一、概述

1、主要功用

1）支承軸上回轉零件（如齒輪）;

2)傳遞運動和動力。

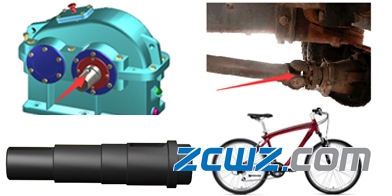

二、分類

1、按承載分

1）轉軸:工作中既承受彎矩又承受扭矩的軸。

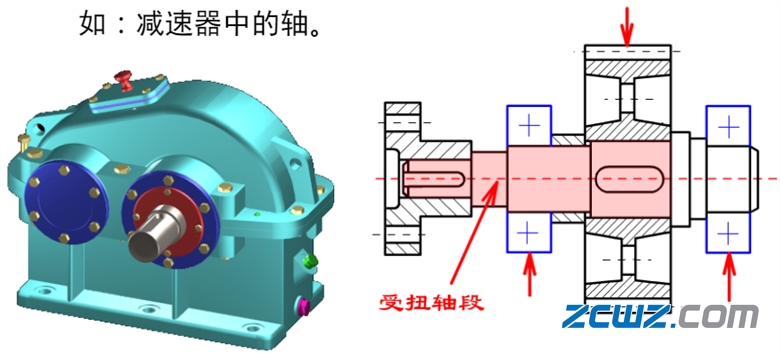

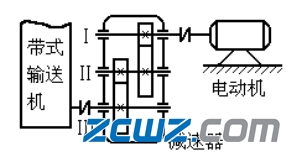

如：減速器中的軸。

該圓柱齒輪減速器中，兩軸將承受來自軸承及齒輪處的橫向力所產生的彎矩，同時在齒輪與聯軸器之間的軸段還將承受扭矩，故為轉軸。

2）心軸:工作中只承受彎矩而不承受扭矩的軸。

根據工作時軸是否轉動可分為:

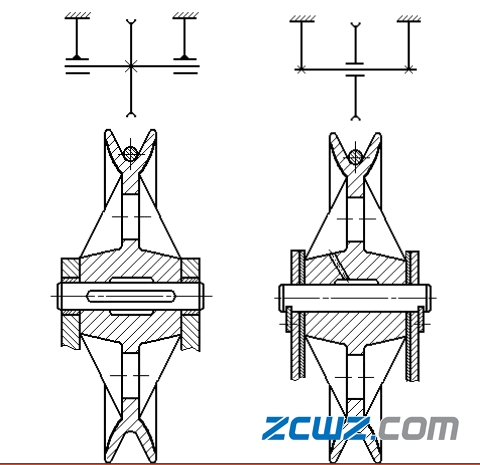

◆轉動心軸:工作時僅承受彎矩且轉動的軸。

◆固定心軸:工作時僅承受彎矩且不轉的軸。

【問題】自行車前輪軸屬于哪種?

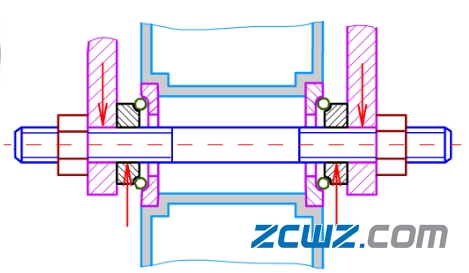

自行車工作時前輪輪轂和滾珠一起相對于前叉和車軸轉動，而車軸本身固定不動，且僅承受橫向力產生的彎矩，故自行車前輪軸為固定心軸。

3）傳動軸:工作中只承受扭矩而不承受彎矩的軸。

如：汽車中的轉動軸

汽車的傳動軸用于將發動機的運動傳遞給汽車后橋，僅傳遞轉矩，而不承受彎矩，故為傳動軸。

2、按軸線形狀分

1）直軸:各軸段軸線為同一直線。

直軸按外形不同又可分為：

◆光軸:形狀簡單，應力集中少，易加工，但軸上零件不易裝配和定位。常用于心軸和傳動軸。

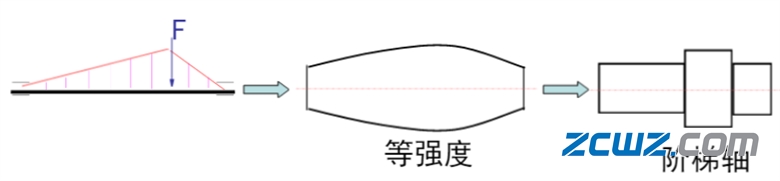

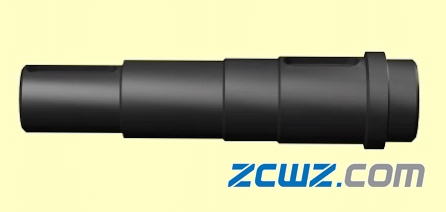

◆階梯軸:特點與光軸相反，常用于轉軸。

光軸和階梯軸

注：直軸一般為實心，若需在軸中裝設其它零件或減小軸的質量,則可將軸制成空心的。

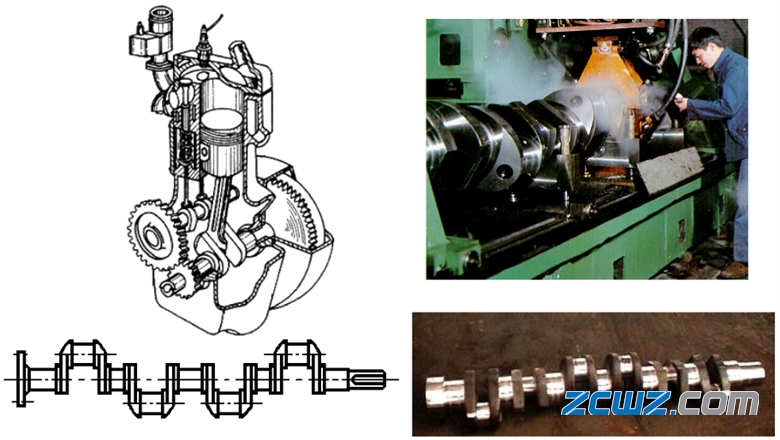

2）曲軸：各軸段軸線不在同一直線上，專用零件，主要用于內燃機中。

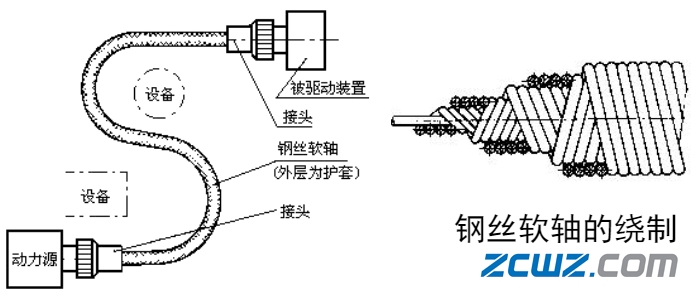

3）鋼絲軟軸：軸線可任意彎曲、轉動靈活。

三、軸的材料

1、碳素鋼: 30、35、 45、 50(正火或調質) , 45應用最廣。價廉，對應力集中不敏感，良好的加工性。

2、中、低碳合金鋼:強度高、壽命長，對應力集中敏感，用于重載、小尺寸的軸。

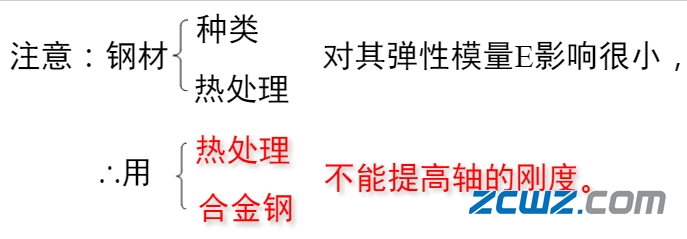

問：當軸的剛度不足時，如何提高軸的剛度？結構。

四、軸的結構設計

1、目的：確定軸的尺寸、形狀：d、1——靈活性很大。

2、要求

1）軸與軸上零件要有確定的工作位置；

2）受力合理——軸結構有利于提高軸的強度和剛度；

3）軸有良好的加工、裝配工藝性、減少應力集中；

3、階梯軸的結構設計

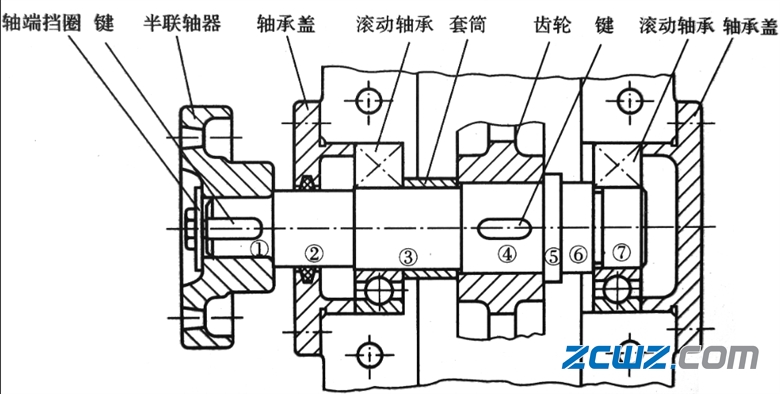

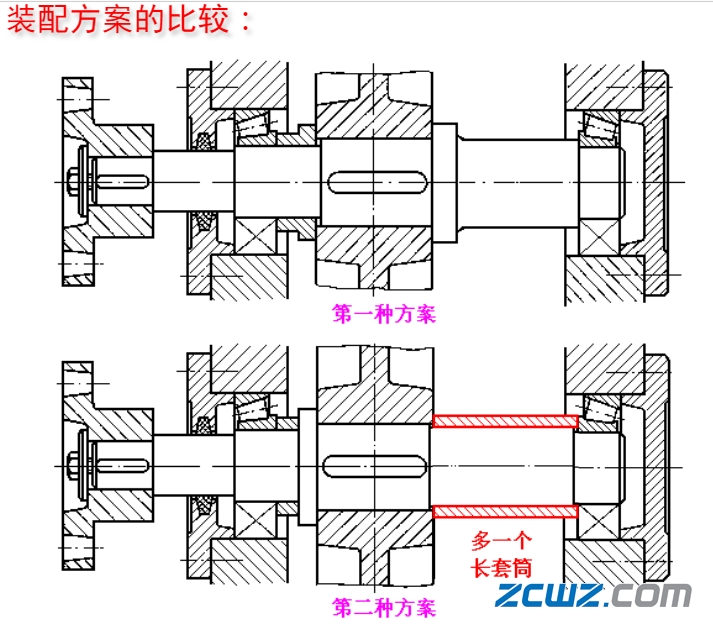

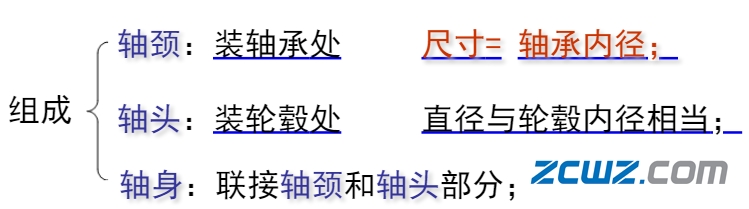

1）擬定軸上零件裝配方案

2）零件在軸上的固定

（1）軸向固定

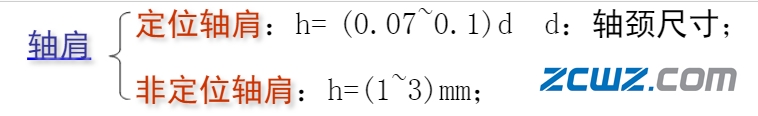

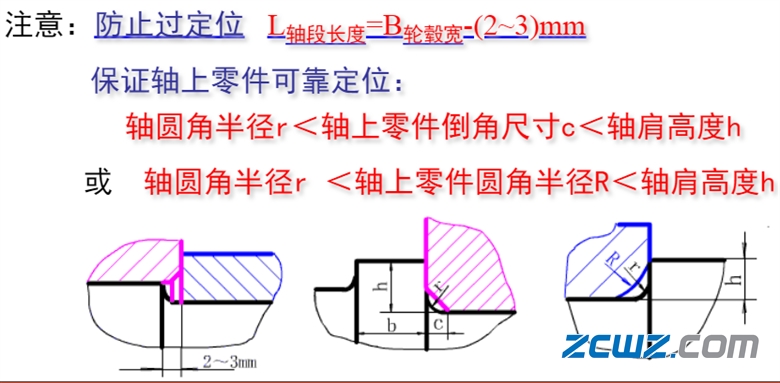

     a、借助軸本身形狀定位：軸肩、圓錐形軸頭；

     b、借助擋圈、圓螺母、套筒等定位。

（2）周向固定

鍵、花鍵、成形連接、彈性環連接、過盈、銷等——軸轂連接。

4、軸的結構工藝性設計

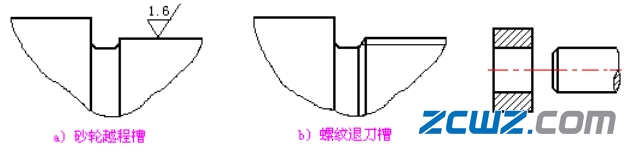

1、需磨削的軸段:砂輪越程槽。

2、需切制螺紋的軸段:螺紋退刀槽。

3、軸端應有倒角: cX45°——便于裝配。

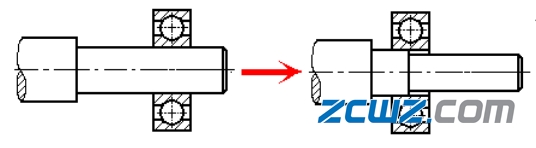

4、裝配段不宜過長。

5、固定不同零件的各鍵槽應布置在同一母線上，以減少裝夾次數。
