一、滾動直線球軸承標準類型

滾動直線球軸承標準將這種軸承分為閉型(LBP型及LB型)、調整型(B...AJ型)及開口型(LB...OP型及LB...WOP型)三種。

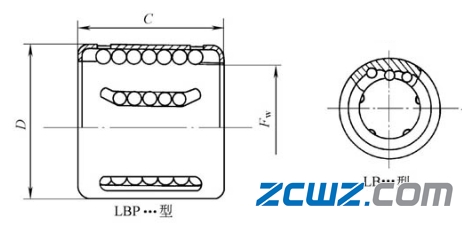

1）閉型(LBP型及LB型)

閉型軸承只能通過座的配合、軸的公差和軸承來對球組內徑與軸之間的游隙進行調整。

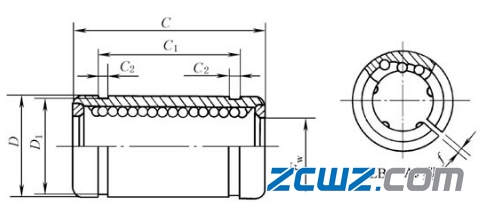

2）調整型(B...AJ型)

調整型軸承有寬度為的窄開口，允許對球組內徑與軸之間的游隙作機械調整。

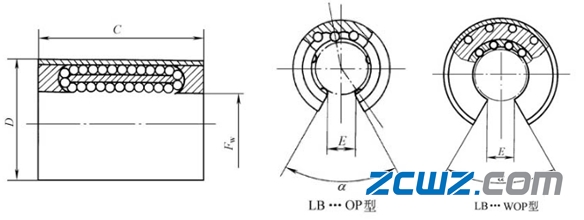

3）開口型(LB...OP型及LB...WOP型)

開口型沿軸向截去一部分，從而提供其在支承導軌軸上的游隙并可自由通過.“八”形中間支座。

二、滾動直線球軸承安裝調整方法

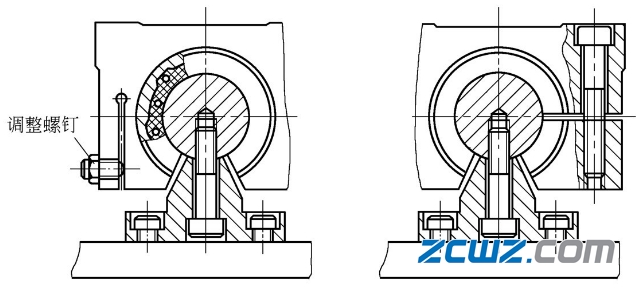

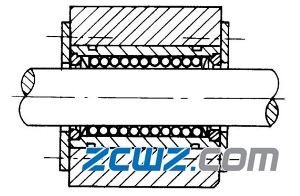

直線運動球軸承壓入支承座時，應采用專用安裝工具壓靠外圈端面，如圖4所示。不允許直接敲打軸承，以免變形。封閉調整型和開放型按圖5和圖6方式安裝，然后用螺釘壓緊調整間隙，注意不要使預壓過大。導套支座常用安裝方式見圖7及圖8。導套內的直線運動球軸承的常用固定方法見圖9。

圖4

圖5

圖6

圖7

圖8

圖9
