一、什么是浮環軸承？

浮環軸承也可以稱為浮動套滑動軸承（有時也簡稱：浮動軸承），這種軸承是在原有徑向滑動軸承結構的基礎上，再加入一個或多個可在軸頸和軸承之間自由轉動的軸套，將原來的一個摩擦副變?yōu)閮蓚€或多個同時工作的摩擦副，浮環套兩邊均為潤滑油。下面以牙輪鉆頭工況的浮動套軸承為參照，看下浮環軸承的結構圖，如圖1所示。

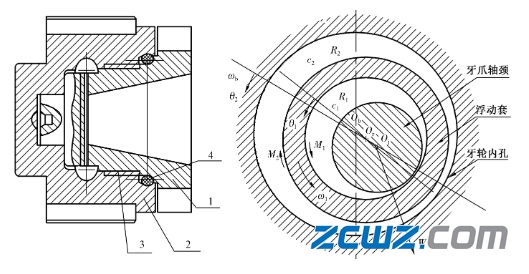

圖1 牙輪鉆頭浮環軸承（浮動套滑動軸承）試件結構示意圖

1—牙爪（軸承內副）；2—牙輪（軸承外副）；3—浮動套；4—密封圈

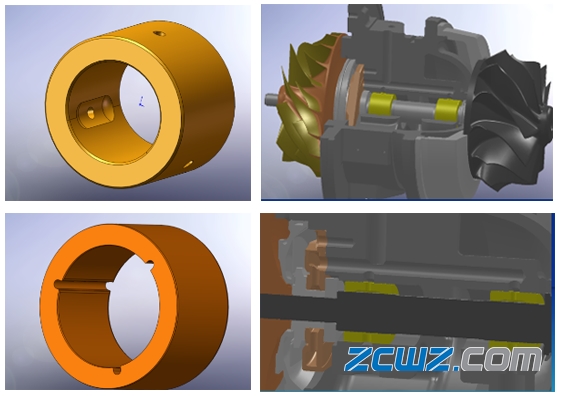

浮環軸承可分為兩種：一種全浮動軸承（浮環旋轉），如下圖2所示；另一種是半浮動軸承（不旋轉），如下圖3所示；

圖2 全浮動軸承

圖3 半浮動軸承

二、乳環軸承的使用特點

1、較高的運轉穩定性。浮動套的引入，使徑向軸承的油膜從單膜變?yōu)殡p膜或多膜，經理論和試驗研究證明其具有較高的運轉穩定性。

2、高轉速時旋轉精度高。由于其具有較高的運轉穩定性，所以在高轉速時具有較高的旋轉精度，可以作為機床、電主軸等的支承系統。

3、結構緊湊，易于調整。通過結構參數的優化，可以控制浮動套與軸承的轉速比。

4、摩擦功耗低、溫升容易控制。由于浮動套的引入，使得軸承內外運轉于不同的速度區域內，且浮動套具有較穩定的轉速比，因此，軸承高速運轉時具有較低的摩擦損耗。

5、壽命較普通滑動軸承長。由于軸承在高速運轉時的摩擦損耗較低，其散熱和溫度的變化可以得到較好的控制，降低了軸承的磨損速度，延長了軸承的使用壽命。

6、適合在高速、大載荷下運轉。由于浮動套的引入使得軸承相對速度降低，同時也降低了出現紊流的臨界速度，可使軸承在高速下承受較大載荷。

三、乳環軸承的工作原理

在滑動軸承中加入浮動套后，軸頸或軸承旋時，由于摩擦力將使得浮動套轉動，在潤滑狀態下浮動套內外將各形成一個具有一定承載能力的油膜當浮動套的轉動速度達到一定值時，作用在浮動套內外表面上的合力和摩擦力矩分別達到平衡，這樣就將原徑向滑動軸承的一個摩擦副變成能了浮動套內外兩個摩擦副，且每個摩擦副的相對滑動速度都低于原軸承。

由摩擦學原理可知，滑動軸承的摩擦功率損失隨摩擦面之間相對滑動速度的平方而變化，但是只和摩擦面的接觸面積成線性變化。浮動套軸承將原軸承一分為二后，由于增加了一個摩擦副，所以增加了摩擦面的接觸面積，但由于同時降低了摩擦面之間的相對滑動速度，從而降低了軸承的摩擦功率損失。因此，若所有其他參數保持不變，由于浮動套的旋轉將常常使得阻力有所減小，隨之而來的是摩擦功率損失降低、軸承溫升下降等一系列變化。

如下圖4所示，當浮動套穩定旋轉時，依據平衡條件，內外油膜壓力在浮動套上產生的合力應該大小相等，方向相反，且內外兩個摩擦副作用在浮動套上的摩擦力產生的力矩應該大小相等。

圖4 牙輪鉆頭浮環軸承（浮動套滑動軸承）試件結構示意圖

四、浮環軸承試件的設計及加工

浮動套軸承的設計關鍵在于其內外間隙大小的確定。對于牙輪鉆頭，內間隙大于外間隙時浮動套才可能在外副摩擦力的帶動下轉動，起到將摩擦副一分為二的作用。因此，結合牙輪鉆頭軸承系統的具體結構，設計了3種間隙配合，試件的部分零件圖和裝配圖基本尺寸與結構相同。

1、試件由成都某機械廠加工制造，3組試件的照片如圖5所示。

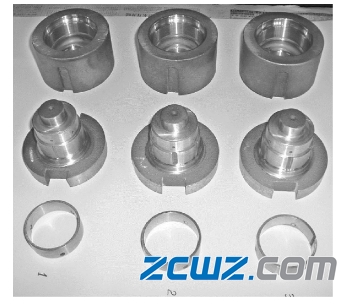

圖5 牙輪鉆頭浮環軸承（浮動套軸承）試件

2、3個軸承試件的實際尺寸和間隙配合見表1。內外間隙比分別為1.72、3.54、0.89，為了驗證開口油楔對浮動套運轉性能的影響，三號浮動套為開口型浮動套。

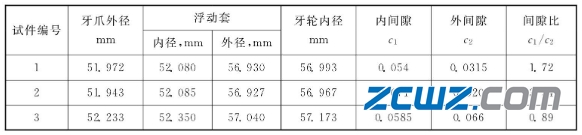

表1 浮環軸承（浮動套軸承）試件結構尺寸表

3、圖6為安裝在軸承實驗機上的牙爪和上面的傳感器照片。圖8是鑲有3塊磁鐵的浮動套和“O”形密封圈照片。

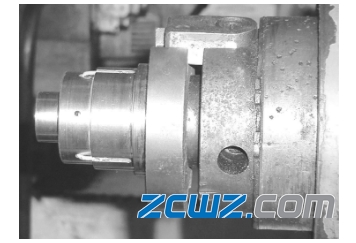

圖6 安裝在軸承試驗機上的牙爪

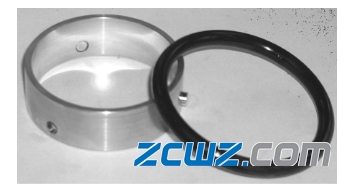

圖7 鑲有3塊磁鐵的浮動套和“O”形密封圈
