中華軸承網作為軸承行業一站式服務網站，對于飛輪導向軸承是什么問題，做出詳細介紹。所謂的飛輪軸承也可稱為導向軸承，因?yàn)轱w輪軸承的作用就是導向，在離合器分離狀態下防止一軸的徑向跳動，因此，很多人也稱為飛輪導向軸承。

導向軸承的作用：

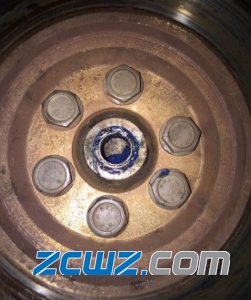

是變速器的第一軸的導向軸承，作用是定位與導向。導向軸承是安裝在曲軸后方或者飛輪中心的孔上，作用是導向，在離合器分離狀態下防止一軸的徑向跳動。發動機的轉距經過飛輪、離合器殼體、壓盤、離合器從動盤到達一軸。

啟用時，自動化賽車齒輪箱的轉換時間極短，而此款軸承允許暴露于速度梯度非常高的情況。 這也給軸承和軸承潤滑劑帶來了特殊要求。 在此位置選擇正確的軸承設計、潤滑脂甚至是涂層都對解決方案的堅固可靠性至關重要。

飛輪軸承損壞的鑒別方法：

首先進行目視檢查，檢查齒圈輪齒是否磨損或打齒，檢查飛輪端面是否有燒蝕、溝槽、翹曲和裂紋等，如果有則應修理或更換飛輪。

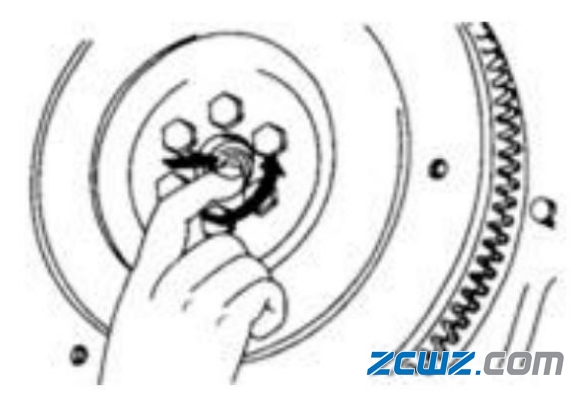

再檢查飛輪上軸承。用手轉動軸承，在軸向加力，如果有阻滯或有明顯間隙感，則應更換軸承。如圖2所示

圖2：飛輪軸承的檢查示意圖

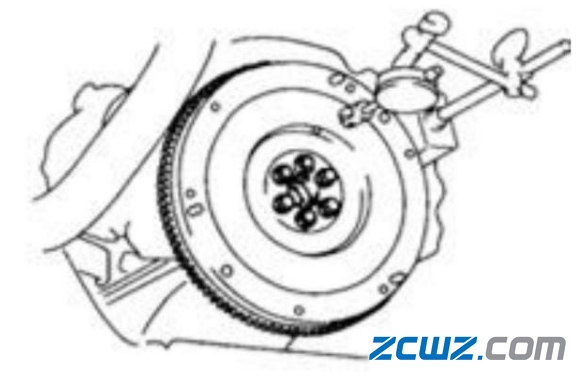

最后檢查飛輪端面的圓跳動。將百分表安裝在發動機機體上，百分表表針抵在飛輪的最外圈，轉動飛輪，測量飛輪的端面圓跳動，應小于0.1mm。如果端面圓跳動超過標準，應修磨或更換飛輪。如圖3所示。

圖3：飛輪端面圓跳動的檢查示意圖

飛輪每次拆卸后，應更換連接螺栓。將飛輪安裝到曲軸上時，應按對角線逐次以規定的力矩?cái)Q緊。

飛輪軸承損壞后，在起步時會有一定的噪音、響聲。經過一段時間的過度磨損后會出現響聲減小或者消失的情況，主要會嚴重影響到變速箱第一軸軸承的壽命，造成一周軸承松曠，嚴重者會出現空擋時變速箱異響，踏下離合器踏板時響聲消失的情況，鑒于這種情況是很有必要更換的，就是需要拆卸變速箱總成，修理費用很貴。

飛輪導向軸承安裝卡滯問題因素及解決方法：

在導向軸承安裝過程中，引起卡滯結果的因素包括以下幾個方面：

1、導向軸承自身加工制造的因素；

2、飛輪中心孔加工制造的因素；

3、螺栓把緊力矩導致材料變形的因素；

4、裝配導向軸承方式方法的因素等等。

解決方法：

1、現場作業時，發現軸承安裝卡滯后，退出軸承，利用鉸刀或者砂輪，對飛輪中心孔實施修磨。再次裝入軸承，檢查是否正常。當遇到大批量軸承卡滯時，帶來非常棘手的難題。

這種措施存在以下缺點：修磨量無法準確控制；退出軸承時容易造成軸承異常，甚至損壞；人工工作量增加、降低工作效率；軸承裝配一致性變壞。

2、更改飛輪中心孔加工工藝要求。飛輪中心孔公差要求（0，-0.03）mm，實質是為了確保軸承安裝后，為過盈配合。但是，由于中心孔周圍六個螺栓孔把緊后，引起變形，導致孔徑減小，造成過度過盈。再加上把緊力矩引起的不均勻變形，導致軸承卡滯。導向軸承有軸承座，不會導致離合器軸伸縮時脫出。

經過各方對接驗證，在技術要求上，將導向孔由Φ52M7提高到Φ52H7，也即提高0.03mm，抵消中心孔徑的變形。即保證過盈配合，又可消除安裝過程出現卡滯。杜絕由此帶來的一系列不利影響。

3、實際改善和創新效果：經過改進飛輪中心孔加工工藝后，在半年的時間周期來看，還沒有出現一例卡滯現象。
