1、O形圈的硬度

O形圈材料硬度是評(píng)定密封性能最重要的指標(biāo)。O形圈的硬度決定了O形圈的壓縮量和溝槽最大允許擠出間隙。由于邵氏A70的丁腈密封都能滿足大部分的使用條件，故如對(duì)密封材料不作特殊說明，一般提供邵氏A70的丁腈橡膠。

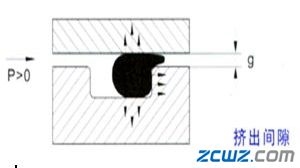

2、擠出間隙
最大允許擠出間隙gmax和系統(tǒng)壓力，O形圈截面直徑以及材料硬度有關(guān)。通常，工作壓力越高，最大允許擠出間隙gmax取值越小。如果間隙g超過允許范圍，就會(huì)導(dǎo)致O形圈擠出甚至損壞。
3、壓縮永久變形
評(píng)定O形圈密封性能的另一指標(biāo)即所選材料的壓縮永久變形。在壓力作用下，作為彈性元件的O形圈，產(chǎn)生彈性變形，隨著壓力增大，也會(huì)出現(xiàn)永久的塑性變形。壓縮永久變形d可由下式確定：

式中：b0-原始厚度（即截面直徑W）
　b1-壓縮狀態(tài)下的厚度
　b2-釋放后的厚度
　通常，為防止出現(xiàn)永久的塑性變形，O形圈允許的最大壓縮量在靜密封中約為30%，在動(dòng)密封中約為20%。

max

※　當(dāng)壓力超過5MPa時(shí)，建議使用擋圈。

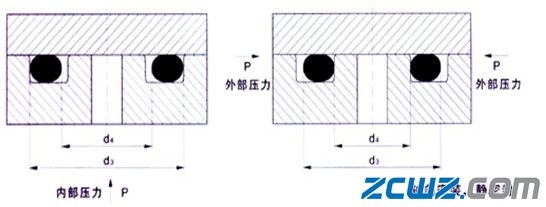

4、預(yù)壓縮量

0.5m/s時(shí)，O形圈選擇可按正常設(shè)計(jì)標(biāo)準(zhǔn)；當(dāng)圓周速度大于0.5m/s時(shí)，須考慮拉長的橡膠圈受熱后會(huì)收縮這一現(xiàn)象，故選擇密封圈使其內(nèi)徑比起被它密封的軸徑約大2%，上述現(xiàn)象就可以避免。密封圈在溝槽中安裝后，導(dǎo)致密封圈受到徑向壓縮，O形圈圈在溝漕中形成微量波紋狀，從而改善了潤滑條件。
