為了保證機械的正常使用，對于機械中一般轉速的滾動軸承應根據其當量動載荷進行壽命計算。而滾動軸承的當量動載荷指當軸承內部承受徑向載荷和軸向載荷共同作用。為了與基本額定動載荷作比較，而引入的一個由實際載荷轉化而成的等效載荷。

角接觸軸承通常是成對使用的，根據其安裝方式，可分為外圈窄邊相對的正裝（圖 1）與外圈寬邊相對的反裝（圖 2）。正裝時軸的實際支點偏向兩支點里側；反裝時軸的實際支點偏向兩支點外側。

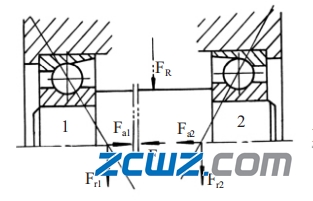

圖1 正裝

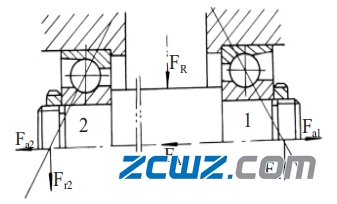

圖2 反裝

1、單個角接觸軸承的受載分析

安裝了 3 類或 7 類角接觸軸承的軸，可受軸向外載荷與較大軸向外載荷的共同作用。但應注意，不管軸向外載荷的方向如何，軸承外圈對軸的軸向支反力為單向載荷，其方向由軸承外圈的寬邊指向窄邊。為使軸向力達到平衡，角接觸軸承經常成對使用，對稱安裝。

當軸承內圈在軸心處受由外圈的窄邊指向?qū)掃叿较虻妮S向外載荷 F_X 作用，且在外圈支反力作用下處于平衡時，軸承被壓緊，軸承中各滾動體所承受的載荷大小相等，方向均為接觸點處的法線方向，各滾動體所受支反力合力的作用點位于軸心，與且與 F_X 大小相等，方向相反。當軸承內圈在軸心處受由外圈的寬邊指向窄邊方向的軸向外載荷 F_X 作用時，軸承被放松，各滾動體不受軸向力的作用。故根據軸承的壓緊與放松狀態即可判斷出其是否受軸向外載荷的作用。

當角接觸軸承受徑向外載荷 F_r 作用且在外圈支反力作用下處于平衡時（圖 3），內圈沿 F_r 方向下移一段距離，故上半圈滾動體不承載，而下半圈各滾動體承受不同的載荷。處 于 F_r 作用線最下位置的滾動體承載最大，而遠離作用線的各滾動體承載逐漸減小。

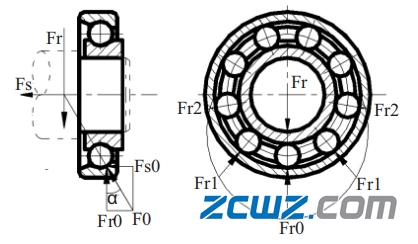

圖3 角接觸軸承中徑向載荷所產生的軸向分力

由于角接觸軸承公稱接觸角 0°<α≤45°，當內圈承受純徑向載荷 F_r 時，由于 α 的存在，外圈作用在承載區第 i 個滾動體上的反力 F_i 并不指向軸承內外圈的半徑方向，而是沿接觸點的法線方向，它可以分解為一個徑向分力F_ri 和一個軸向分力 F_si。承載區各滾動體上所受軸向分力總和即為軸承的內部軸向力 F_s，方向由軸承外圈的寬邊指向其窄邊。F_s 的方向與軸承內圈受純軸向載荷被壓緊時，外圈所能產生的支反力方向相同。

綜合分析可知，單個軸承在軸向載荷 F_X 與徑向載荷 F_r共同作用時，軸承外圈所能產生的軸向支反力 F_a 必定不會小于其只受純徑向載荷 F_r 時的內部軸向力 F_s，即為所求的變形協調條件：F_a≥F_s

2、軸承組合中角接觸軸承的受載分析

在軸承組合中求軸承所受的軸向載荷，可首先求得內部軸向力，然后根據內部軸向力與外載荷判斷各軸承受載的特點，分析其是受軸向載荷與徑向載荷共同作用，還是只受純徑向載荷的作用，然后即可根據式(1)與式(2)求得軸向載荷。

以圖 1 為例，進行分析。該圖軸系結構可簡化畫為圖 4。

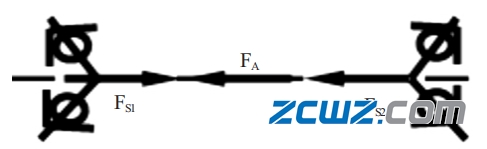

圖 4 正裝軸承的受力分析簡圖

首先求得軸承的內部軸向力分別為 F_s1 與 F_s2。比較 F_s1與 F_s2+F_A 的關系，可能有以下三種情況：

（1）F_s1>F_s2+F_A，此時軸在軸向外載荷與內部軸向力作用下處于不平衡狀態，軸有向右移動的趨勢，右軸承 2 被壓緊，左軸承 1 被放松。故軸承 1 只受純徑向載荷的作用，其軸向載荷為 F_a1=F_s1；而軸承 2 受到了徑向載荷與軸向載荷的共同作用，其軸向載荷 F_a2>F_s2，再結合式（1）可得：F_a2=F_A-F_a1。

（2）F_s1=F_s2+F_A，此時軸在軸向外載荷與內部軸向力作用下達到了平衡狀態，軸不會產生軸向移動，二軸承均處于放松狀態，只受純徑向載荷的作用，故 F_a1=F_s1，F(xiàn)_a2=F_s2。

（3）Fs1<Fs2+FA，此時軸在軸向外載荷與內部軸向力作用下處于不平衡狀態，軸有向左移動的趨勢，左軸承1被壓緊，右軸承 2 被放松。故軸承2只受純徑向載荷的作用，其軸向載荷為 F_a2=F_s2；而軸承 1 受到了徑向載荷與軸向載荷的共同作用，其軸向載荷 F_a1>F_s1，再結合式（1）可得：F_a1=F_A+F_a2。

運用上述方法對圖 1 進行分析，所得出的結論與教材一致。對圖 2 進行分析，也可得出相同與教材相同結果；該方法對于圓錐滾子軸承軸向載荷的計算同樣有效。
