軸承套設計,軸承套在機械設備中,最常見的零件,一般用來安裝軸承,下面講解,軸承套的簡單設計方法.

　　設計方法1

　　第一步:選擇前視基準面,繪制草圖,

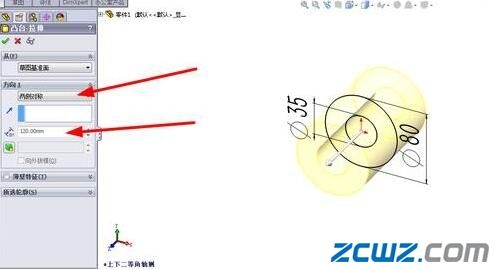

　　第二步:在特征欄選擇"拉伸凸臺/基體",選擇"兩側對稱",深度為120,確定,

　　第三步:選擇箭頭指平面,并正視于,

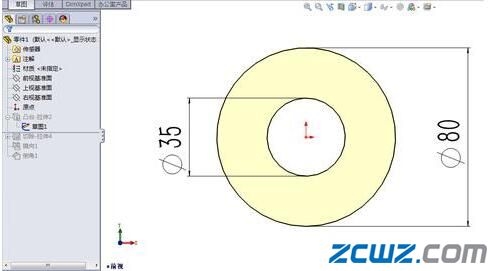

　　第四步:在草圖欄選擇"圓"命令,繪制草圖,

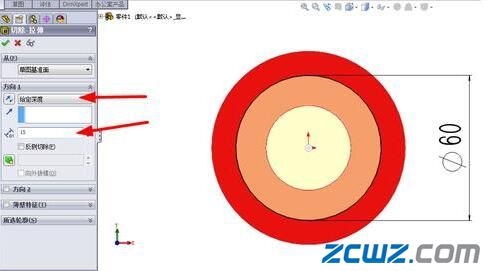

　　第五步:在特征欄選擇"拉伸/切除",方向1選擇"給定深度",深度為15,確定,

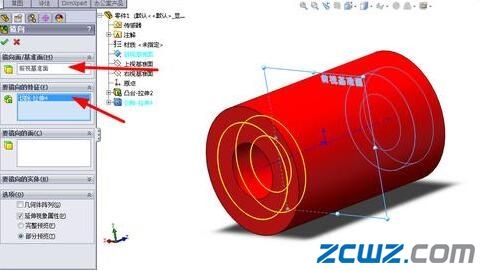

　　第六步:在特征欄選擇"鏡向",選擇"上視基準面",要鏡向的實體,選擇"拉伸切除1",

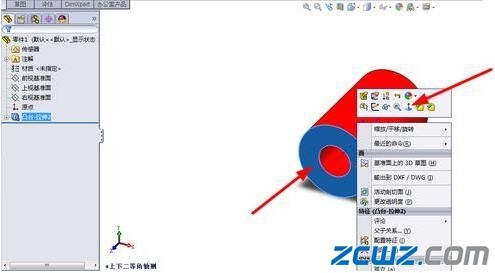

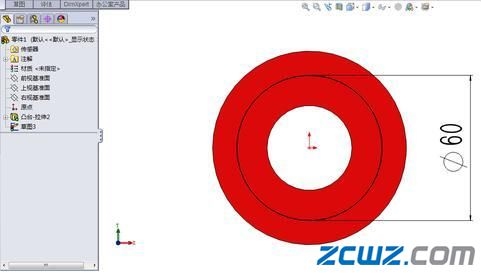

　　第七步:進行倒角2,如下圖所示軸承套設計-SOLIDOWORKS入門到精通(28)

　　設計方法2

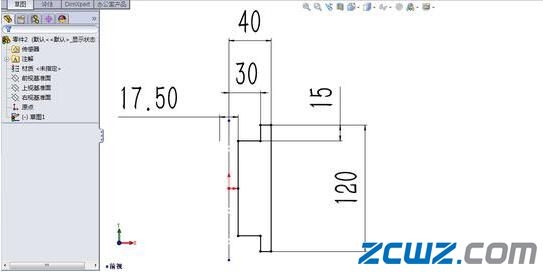

　　第一步:選擇"前視基準面",繪制草圖,

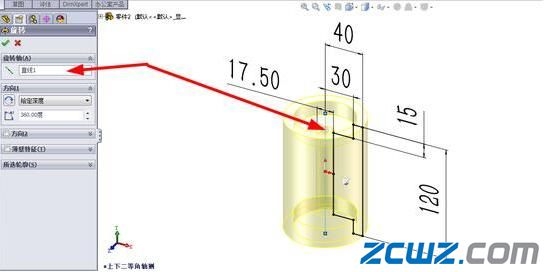

　　第二步:在特征欄選擇"旋轉凸臺/基體"

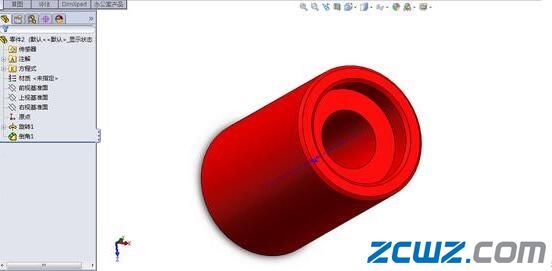

　　第三步:進行倒角2,如下圖所示
