對(duì)主軸軸承進(jìn)行5000r/min長(zhǎng)時(shí)間工作采用了恒溫油箱冷卻措施，但發(fā)現(xiàn)主軸噪聲增大，降溫效果差，主軸轉(zhuǎn)速遠(yuǎn)未達(dá)到8000r/min的設(shè)計(jì)要求，并發(fā)現(xiàn)個(gè)別軸承滾珠、滾道有燒傷和拉毛現(xiàn)象。根據(jù)滾珠的離心力FC及陀螺力矩MG公式得知，滾珠在高轉(zhuǎn)速條件下，離心力和陀螺力矩均成比例增大，即
　　FC∝wc2
　　MG∝wcwbsinβ
　　式中wc——滾動(dòng)公轉(zhuǎn)角速度，(°)
　　wb——滾動(dòng)自轉(zhuǎn)角速度，(°)
　　β——公轉(zhuǎn)角與自轉(zhuǎn)角之間的夾角，(°)
　　軸承滾珠與滾道之間相對(duì)滑動(dòng)產(chǎn)生的摩擦熱也隨之增大，出現(xiàn)了燒傷、拉毛等現(xiàn)象。
　　為此，我廠做了采用TM聚合物潤(rùn)滑主軸軸承的試驗(yàn)。TM聚合物為一種采用高科技生產(chǎn)的超微化金屬元素懸濁液。

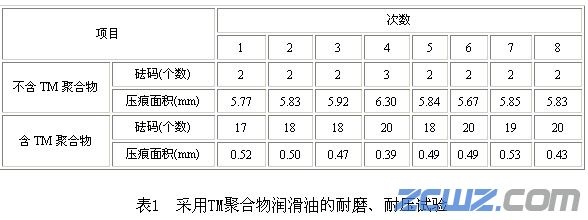

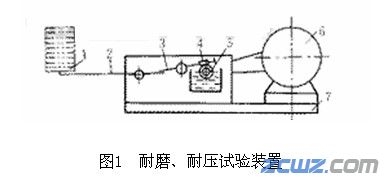

　　為檢驗(yàn)TM聚合物的潤(rùn)滑性能，特采用如圖1所示裝置進(jìn)行耐磨、耐壓試驗(yàn)。

　　1.砝碼(1磅/單個(gè))；2、3.連桿；4.軸承滾柱；5.軸承外環(huán)；6.電動(dòng)機(jī)；7.基座
　　注：此試驗(yàn)裝置壓力放大比為20倍
　　試驗(yàn)條件：室溫20℃，滑動(dòng)速度10m/s；潤(rùn)滑油：含10％TM聚合物的20＃主軸透平油(注：滾柱與外環(huán)咬合死為一次試驗(yàn)。試驗(yàn)結(jié)果見(jiàn)表1)。

　　處理試驗(yàn)結(jié)果時(shí)(除去兩個(gè)極值)，含與不含TM聚合物時(shí)壓力比值為9.4∶1，而壓痕面積比值為1∶12.1。

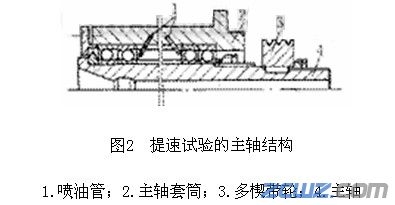

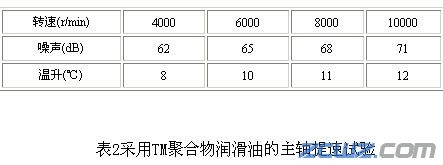

　　采用TM聚合物潤(rùn)滑油做提速試驗(yàn)的主軸結(jié)構(gòu)如圖2所示，試驗(yàn)結(jié)果見(jiàn)表2。

　　通過(guò)表2試驗(yàn)結(jié)果得知，采用TM聚合物潤(rùn)滑油潤(rùn)滑主軸軸承完全能夠滿足高速型主軸的設(shè)計(jì)噪聲和溫升的技術(shù)要求。
　　通過(guò)試驗(yàn)結(jié)果可知，采用TM聚合物潤(rùn)滑油潤(rùn)滑可顯著提高鍍鎳處理的滾柱與外環(huán)的抗咬合能力，同時(shí)降噪效果顯著。
