上渝精機常用軸承代號由基本代號、前置代號和后置代號構成，其排列如下:
一、基本代號
1.滾動軸承基本代號（滾針軸承除外〉
基本代號表示軸承的基本類型、結構和尺寸，是軸承代號的基礎。除滾針軸承外，基本代號由軸承類型代號、尺寸系列代號、內徑代號構成，期排列如下:
(1）類型代號

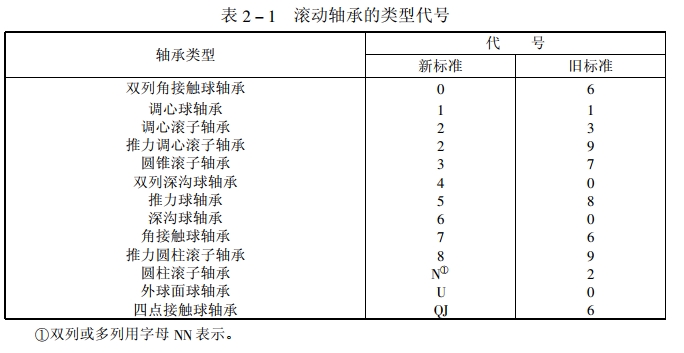

軸承類型代號用數字或字母按表2-1表示。
(2）尺寸系列代號

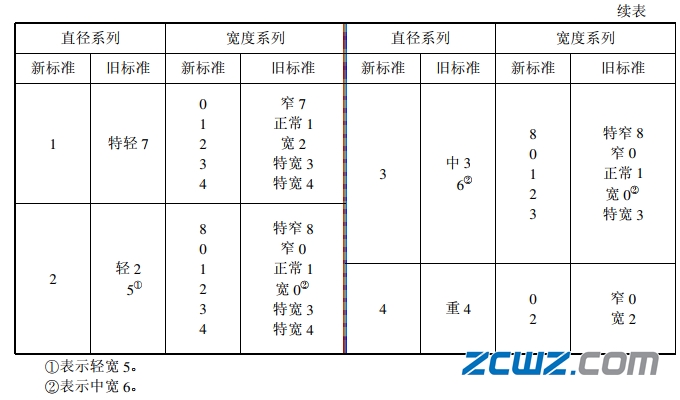

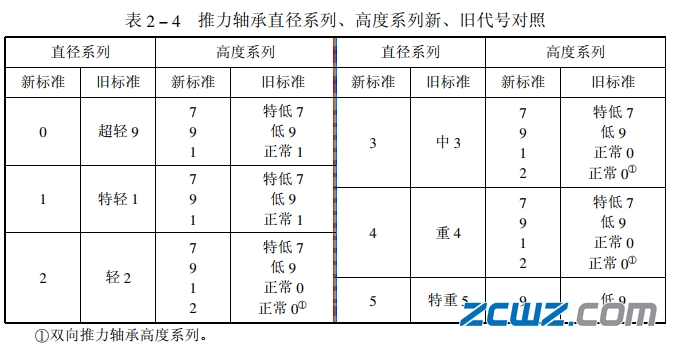

尺寸系列代號由軸承的寬（高）度系列代號和直徑系列代號組合而成。向心軸承、推力軸承尺寸系列代號見表2-2。向心軸承、推力軸承尺寸系列新舊代號對照見表2-3和表2一4。
(3）內徑代號

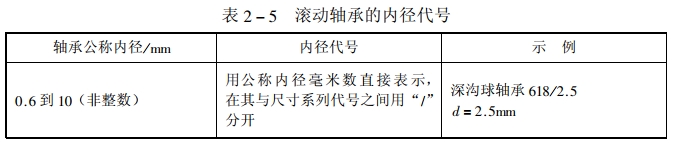

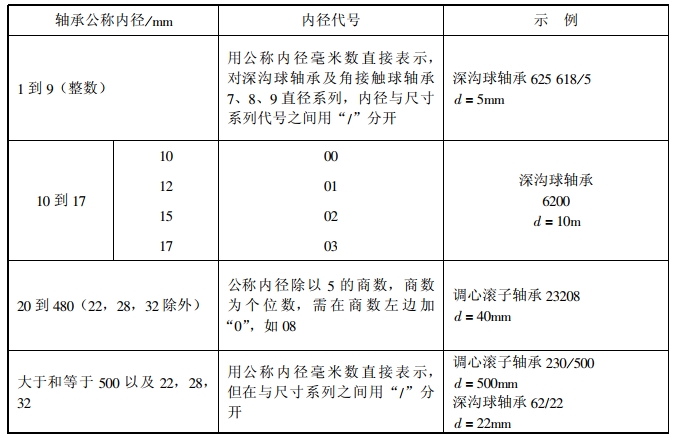

表示軸承公稱內徑的內徑代號見表2-5。
例:調心滾子軸承23224:2——類型代號32——尺寸系列代號 24-內徑代號d = 120mm
2.滾針軸承基本代號

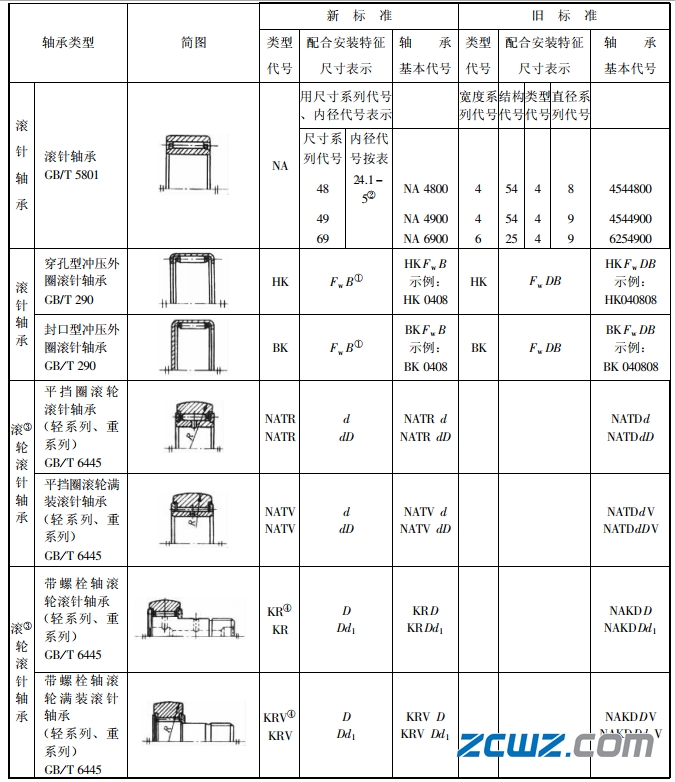

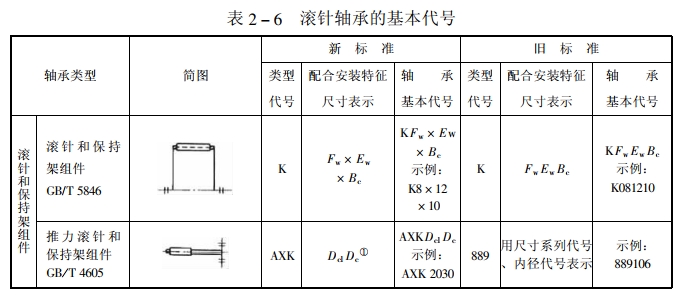

滾針軸承基本代號由軸承類型代號和表示軸承配合安裝特征的尺寸構成。類型代號用字母表示，表示軸承配合安裝特征的尺寸，用尺寸系列、內徑代號或者直接用毫米數表示。類型代號和表示配合安裝特征尺寸的軸承基本代號見表2一6。
①尺寸直接用毫米數表示時，如是個位數，需在其左邊加“0”。如 8mm用08表示。②內徑代號除d <10mm用“/實際公稱毫米數”表示外，其余按表2-5。
③滾輪滾針軸承代號摘自JB/T 2974—1993.
KR、KRV型軸承帶偏心套，則在該型代號后加E，分別變?yōu)镵RE、KRVE.
3.基本代號編制規則
基本代號中當軸承類型代號用字母表示時，編排時應與表示軸承尺寸的系列代號、內徑代號或安裝配合特征尺寸的數字之間空半個漢字距。例如:NJ 230、AXK 0821。

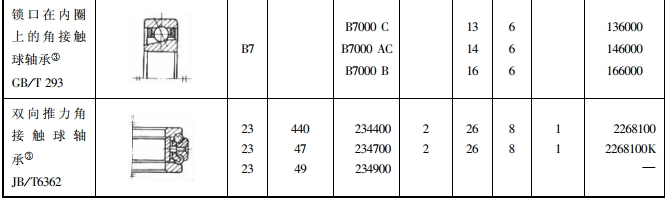

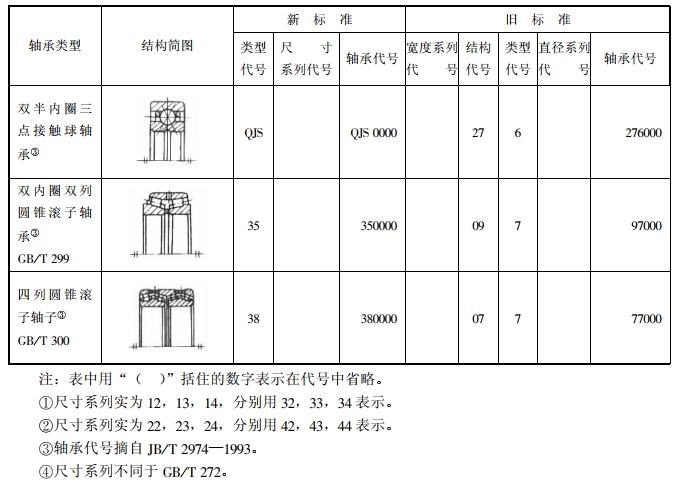

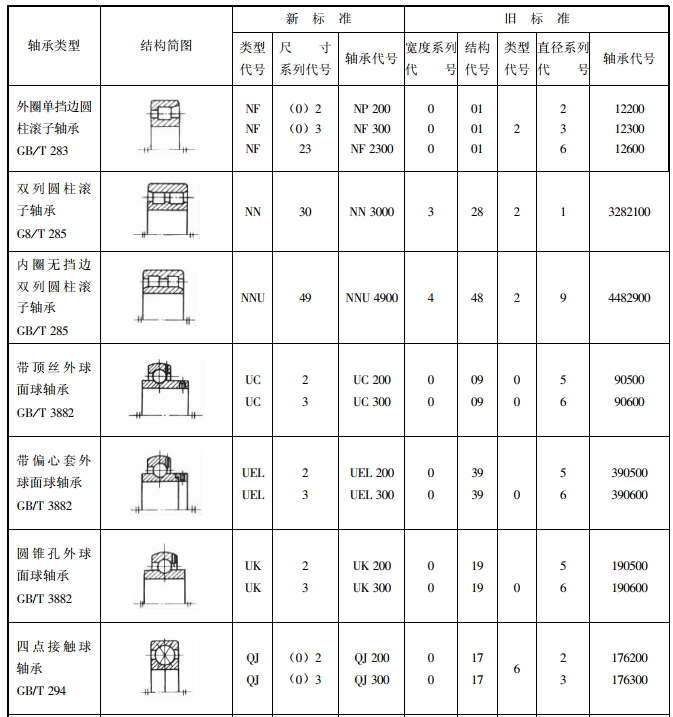

4.常用軸承的類型、結構及代號（表2-7)
