上渝精機當我們?cè)谧鰴C(jī)械設計的時候，軸承是必不可少的零件，對于不同的設計結構和設計需求，我們會有針對性地進行不同的設計選型！
有工程師習慣了選用滾動軸承，有工程師愿意用滑動軸承，也有工程師愿意嘗試一些新產品或特殊軸承。
本文主要介紹的是當你在選擇滑動軸承的時候，需要注意的一個重要的設計原則：2:1法則。
下面我們來看一下，什么是2:1法則？為什么要特別注意這個法則？
什么是2:1法則？
2:1法則指的是驅動力的作用點到固定軸承端的距離不能超過固定軸承長度/間距的2倍。

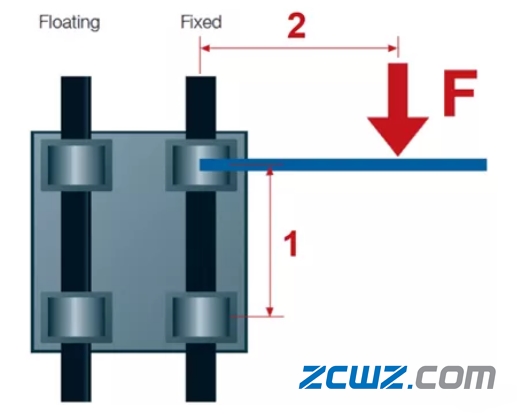

如下圖所示:
那為何會有這樣的一種規則呢？
我們不妨來回憶一下很久以前學習的初中物理：力的平衡！
在力學系統里，一個物體在受到兩個力作用時，如果能保持靜止或勻速直線運動，我們就說物體處于平衡狀態。使物體處于平衡狀態的兩個力叫做平衡力。這兩個力的作用效果相互抵消(合力為0），我們就說這兩個力平衡。

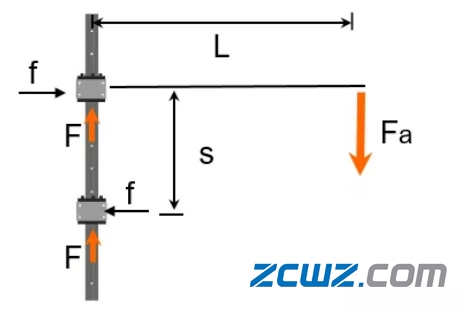

我們用一張圖來做直觀的解釋：
其中：
Fa = 驅動力
f = 作用在軸上的力
F = 摩擦阻力 (f ·µ)
s = 兩個軸承的間距
L = 驅動力力臂
µ = 摩擦系數
接下來，讓我們一起重新回到初中課堂，來計算一下2:1是如何得出的。
當這個機構處于受力靜止?fàn)顟B(tài)時，我們的力平衡算式應該是這樣的：
f · s = L · Fa
也就是 L / s = f / Fa
摩擦阻力（我們考慮的是整個作用在2個軸承上的力=2 · f）
F=f · µ
如果(保持)摩擦力(2F)與驅動力(Fa)相似或高于驅動力(Fa)，則這個機構是不會移動的，所以：
Fa = 2 ·F = 2 · f · µ
我們將Fa替換掉，得出如下算式
L / s = f /· (2 · f · µ) = 1 / (2 · µ)
經過簡化后，得出最終算式：L / s = 1 /(2 · µ)
經過大量的實驗室數據以及經驗的積累，我們對于滑動摩擦運動，通常建議的摩擦系數是µ=0.25，所以將這個系數代入我們的算式，得出的結論就是：
L/S=2 -> 也就是我們所說的2:1 !!!
所以我們需要明白以下三點：
2:1法則，與載荷及驅動力是沒有關系的，只和摩擦系數有關系！
2:1法則，需要參照的是固定軸承端，而不是浮動軸承端，浮動端只是輔助導向。
2:1法則，是基于0.25的摩擦系數，如果摩擦系數改變，那這個值也會改變
接下來，我們來做兩道題，來進一步解釋2:1法則！

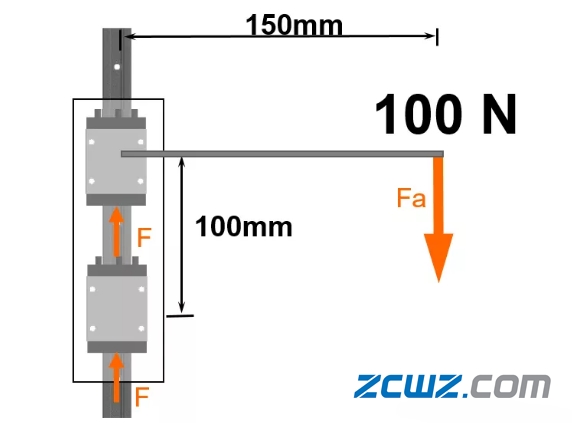

題目1 （見下圖）
摩擦系數：µ=0.25
驅動力：Fa=100N
按照上圖，我們發現力臂L=150mm，軸承間距s=100mm，所以我們可以認為他們的比值是1.5:1，按照2:1的法則，這個結構是可以運行的，下面通過計算來驗證！
具體計算如下：
按照力平衡（f · s = L · Fa）
我們可以知道作用在導軌上的力應該是f=(100x150)/100=150N
所以摩擦阻力是：F=150X0.25=37.5N, 2個軸承的阻力是75N
驅動力是Fa=100N，F(xiàn)a>75N，所以這個系統可以運行！

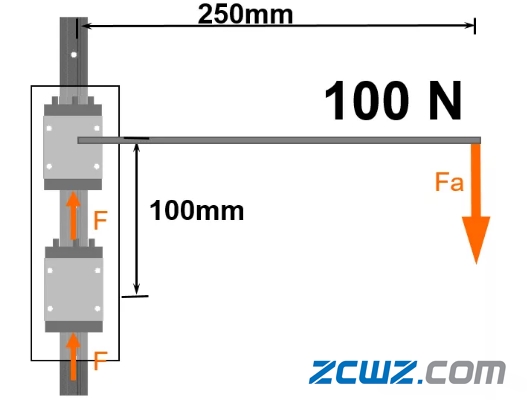

題目2 （見下圖）
摩擦系數：µ=0.25
驅動力：Fa=100N
按照上圖，我們發現力臂L=250mm，軸承間距s=100mm，所以我們可以認為他們的比值是2.5:1，按照2:1的法則，這個結構是鎖死的，不能運動，下面通過計算來驗證！
具體計算如下：
按照力平衡（f · s = L · Fa）
我們可以知道作用在導軌上的力應該是f=(100x250)/100=250N
所以摩擦阻力是：F=250X0.25=62.5N, 2個軸承的阻力是125N
驅動力是Fa=100N，F(xiàn)a<125N，所以這個系統鎖死了，不能運動！
