軸承是當代機械設備中一種重要零部件。軸承種類繁多，其中較為常見的一種為滾動軸承。

滾動軸承是將運轉的軸與軸座之間的滑動摩擦變?yōu)闈L動摩擦，從而減少摩擦損失的一種精密的機械元件。

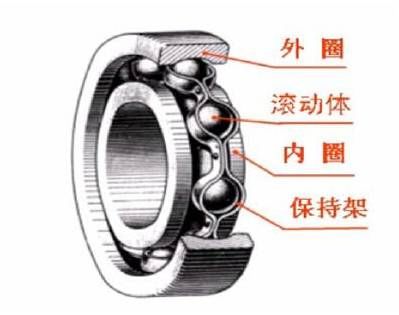

它的結構是這樣子的

▌ 內圈：與軸相配合并與軸一起旋轉；

▌ 外圈：與軸承座相配合，起支撐作用；

▌ 滾動體：借助于保持架均勻的將滾動體分布在內圈和外圈之間，其形狀大小和數量直接影響著滾動軸承的使用性能和壽命；

▌ 保持架：使?jié)L動體均勻分布，引導滾動體旋轉起潤滑作用。

那么機械制圖是怎么繪出這些形態各異的滾動軸承的呢？快拿出小本本來記一記吧~

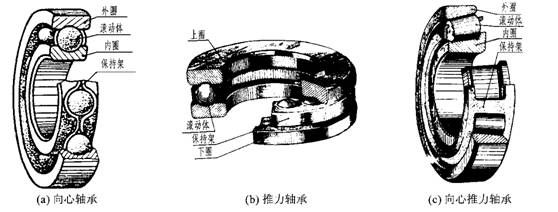

滾動軸承按承受載荷的方向可分為三類：

（1）向心軸承   主要承受徑向載荷，如深溝球軸承。

（2）推力軸承   僅能承受軸向載荷，如推力球軸承。

（3）向心推力軸承  能同時承受徑向載荷和軸向載荷，如圓錐滾子軸承。

滾動軸承應按GB/T 4459.7—1998中的規定繪制，即在裝配圖中，當不需要確切地表示滾動軸承的形狀和結構時，可采用簡化畫法和規定畫法來繪制。

簡化畫法又可采用通用畫法或特征畫法來表示。

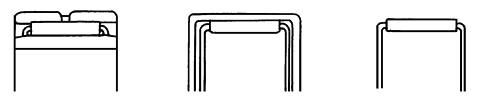

滾動軸承的通用畫法

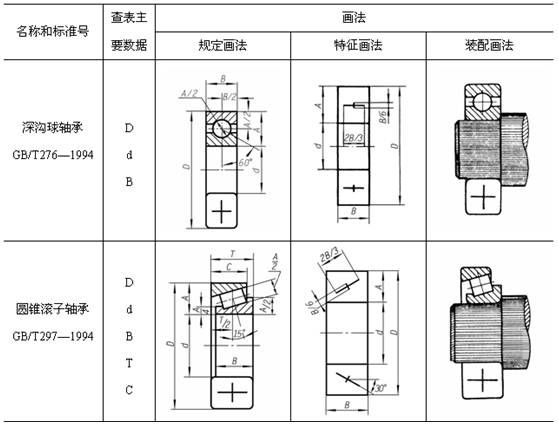

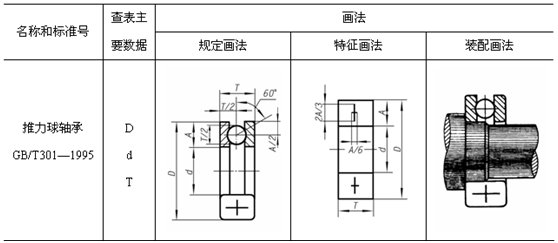

三類滾動軸承的規定畫法
