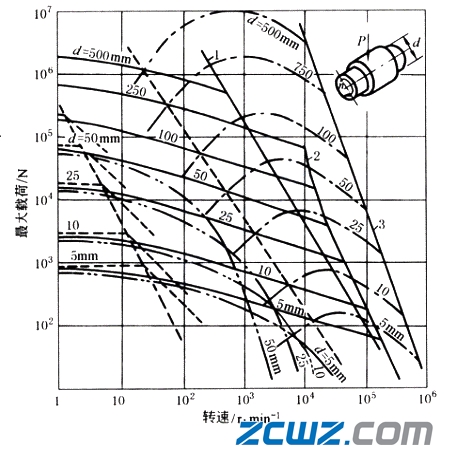

滑動軸承選擇軸承類型的特性曲線

──滾動軸承； ┈┈無潤滑軸承； ─··─··─含油金屬燒結軸承(多孔質金屬軸承)； ─·─·─流體動壓軸承 1──滾動軸承的最大極限轉速； 2──高速球軸承的最大極限轉速； 3──軸斷裂極限 備注：對于液體動壓軸承，設b/d=1、中等粘度礦物油；其他軸承，設壽命為10000h，降低速度和載荷能延長壽命；對于液體靜壓軸承在載荷、速度全范圍內均適用

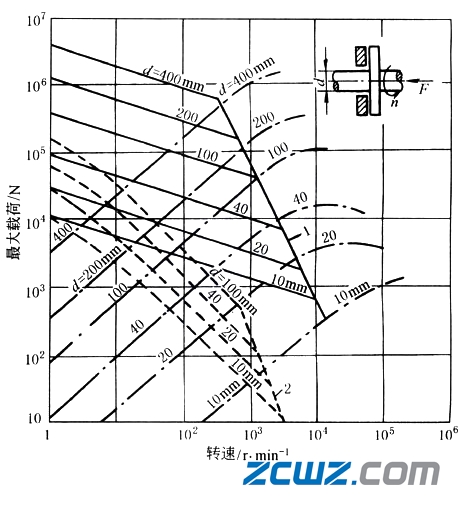

選擇止推軸承用的特性曲線
──滾動軸承； ┈┈ 無潤滑軸承及含油金屬燒結軸承(多孔質金屬軸承)； ─·─·─液體動壓軸承 1──滾動軸承的最大極限轉速； 2──無潤滑軸承及含油金屬燒結軸承(多孔質金屬軸承)的最大極限轉速 備注：除滾動軸承外，其余軸承的內外徑之比為1：2。液體動壓軸承的潤滑油為中等粘度礦物油。除動壓軸承外，其余軸承的壽命為10000h。液體靜壓軸承在載荷、速度全范圍內均可用

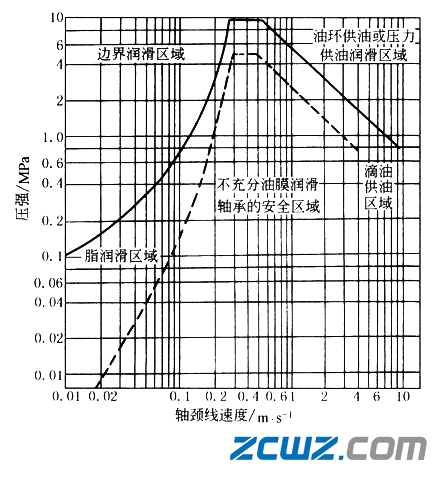

不同潤滑狀態的滑動軸承適用范圍
