通用滾動軸承---直線運動滾動支承的特性和應用（華軸網軸承知識分享）

類型	結 構 簡 圖	特性與應用

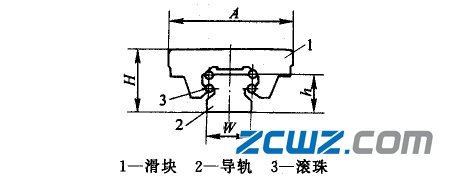

滾動直線球導軌副		滾動體與圓弧溝槽相接觸，與點接觸相比承載能力大，剛性好 摩擦系數小，一般小于0.005，僅為滑動導軌副的1/20～1/50，節省動力，可以承受上下左右四個方向的載荷 磨損小，壽命長，安裝、維修、潤滑簡便。運動靈活、無沖擊，在低速微量進給時，能很好地控制位置尺寸

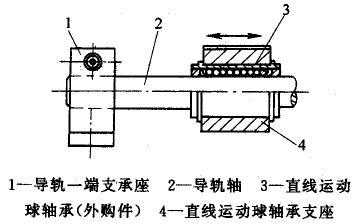

滾動直線導套副		摩擦系數小，只有0.001～0.004，節省動力。微量移動靈活、準確，低速時無蠕動爬行 精度高，行程長，移動速度快。具有自調整能力，可降低相配件加工精度。維修、潤滑簡便 導軌與導套呈圓柱形，造價低，但滾動體與軸呈點接觸，承載能力較小，適用于精度要求較高、載荷較輕的場合

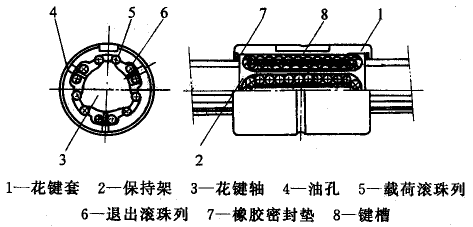

滾動直線花鍵副		摩擦阻力極小，可進行高速旋轉或直線往復運動(速度可達100m／min以上)。摩擦阻力幾乎與運動速度無關，在低速微動往復運動時，不會出現爬行現象 可采用變換滾珠直徑大小的辦法施加預加載荷，消除正反轉的間隙，以減少沖擊和提高剛度及運動精度，承載能力高，壽命長，精度保持性好

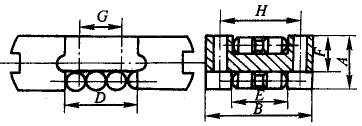

滾動直線滾子道軌副		滾動體為圓柱滾子，承載能力大約為球軸承的10倍以上 摩擦系數小，且動靜摩擦系數之差較小，對反復啟動、停車、反向且變化頻率較高的機構可減少整機重量及動力消耗 靈敏度高，低速微調時控制準確，無爬行，滾動時導向性好，可提高機械隨動性及定位精度。潤滑系統簡單，裝拆、調整方便
