滾動直線滾子導軌支承

序號	簡 圖	名稱	結構特點	基本代號
1		徑向安裝孔循環滾子導軌支承	由滾道基體和一組滾子組成，徑向安裝孔。作平面無限直線運動，可用塑料保持架以降低噪聲，可承受重載荷	LRS…SG
2		軸向安裝孔循環滾子導軌支承	由滾道基體和一組滾子組成，軸向安裝孔。作平面無限直線運動?？捎盟芰媳３旨芤越档驮肼?，可承受重載荷	LRS…SGK

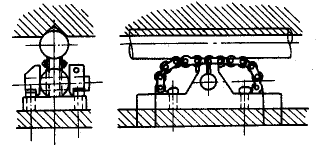

3		循環滾子鏈圓導軌支承	支承滾子的凹形表面，其曲率半徑與導軸的相似，承載能力大大提高，行程無限，但滾子加工困難	LRS…RC

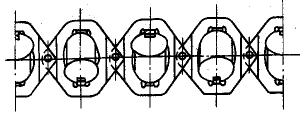

4		交叉滾子鏈支承	支承滾子的回轉軸呈90°交叉，可承受雙向載荷。在“V”形滾道上作有限直線運動，可承受重載荷	LRS…CR
5		雙列循環滾子導軌支承	由滾道基體和一組滾子組成，滾子成雙列，作平面無限直線運動，可用塑料保持架，以降低噪聲，可承受重載荷	LRS…DR
