上渝精機內燃機、水泵軸承
| 基本代號 | 后置代號 | |||
|---|---|---|---|---|
| 類型代號 | 配合安裝特征尺寸代號 | 符號 | 含義 | |
| 符號 | 含義 | 由七位數字組成 ×× ×× ××× 軸 軸 軸 連 連 連 軸 軸 軸 承 承 承 軸 公 軸 公 稱 公 稱 外 稱 直 徑 長 徑 度 | T F K R Y | 軸上加工有螺紋 軸上銑有扁平面 軸上有鍵槽 軸上鉆有孔 結構變化大，用以上代號不能表示時 |
| WB WR | 兩列球的水泵軸連軸承(如圖a)、b)所示) 一列滾子、一列球的水泵軸連軸承(如圖c)所示) | |||

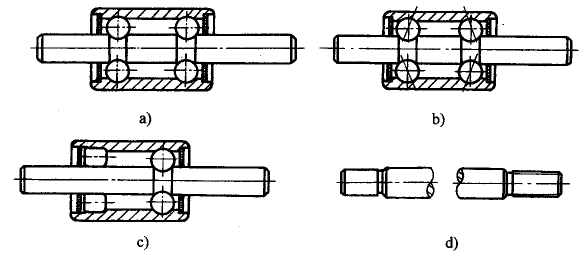

內燃機水泵軸承的結構型式
a) WB 型 b) WB…C 型 c) WR 型 d) 軸伸出端臺階軸
