加工表面完整性（SurfaceIntegrity）就是指零件加工表面質量，主要包括在機械加工后形成的表面粗糙度、表面殘余應力、加工變質層（硬化、相變、缺陷等）。而表面粗糙度是評定加工表面完整性的重要指標之一，軸承室的表面粗糙度將直接影響到軸承的配合性、耐磨性、摩擦系數、疲勞強度和使用壽命。

　　影響電動機可靠性的核心技術有兩個：一是絕緣性能，二是軸承運行穩定性。電動機的兩個軸承分別安裝在兩端端蓋的軸承室中，故軸承室的加工表面完整性直接影響著軸承的裝配質量。隨著時代的進步，軌道交通行業對軸承室表面粗糙度質量提出了越來越高的要求，從以往的Ra=3.2μm提高到1.6μm。

　　因此，如何有效降低表面粗糙度值無疑是軌道交通行業中十分重要的研究課題。近兩年來，我公司聯手株洲電力機車有限公司、株洲聯誠集團有限公司共同開展了“基于不同加工方法對表面質量影響的研究”，取得了一定成果，本文將部分成果與讀者進行分享。

　　1、車削加工

　　由于受設備條件等的限制，一些較大外形尺寸的端蓋軸承室只能用車削的方式完成最后的精加工，如交流機車牽引電動機端蓋，其外形尺寸達到φ900mm左右，因此，選擇旋轉工作臺為φ1600mm的數控立式車床進行車削加工比較合適。

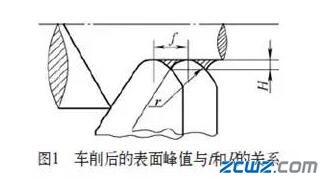

　　理論上，表面粗糙度值的計算公式為Ra=1000･f2/8･R=125･f2/R（μm），由此可以看出，進給速率f越小，刀具半徑R越大，則Ra值就越小，從圖1也可以清楚地看出，Ra值與f和R的關系，如果取f=0.1mm/r，R=0.8mm，則Ra=1.56μm，可以滿足Ra=1.6μm的要求。

　　但實際加工過程中，由于受到工件材質、機床精度、工件轉速及積屑瘤等的影響，Ra的實際值往往比理論值大。下面分別就兩種不同材質的端蓋進行說明。

　?。?）鑄鋼材質的端蓋車削加工。

　　其實，用車削方法便能達到高的表面粗糙度是最經濟的途徑，因而，應力求在刀具和切削參數上做文章。

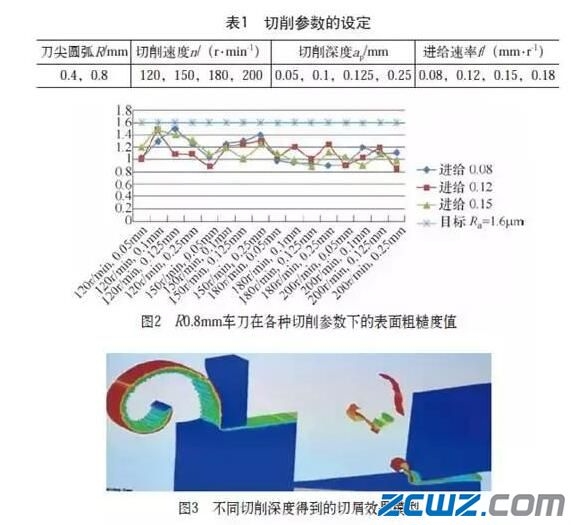

　　我們選用了瓦爾特兩款刀尖圓弧分別為R0.4mm和R0.8mm的C形鑄鋼件刀片，分別按照表1的參數進行各種組合排列進行試驗，經過統計分析，得出幾個結論：①當進給速率小于0.15mm/n時，均能得到較理想的表面粗糙度值，Ra=1.6μm，如圖2所示。②表面粗糙度值與切削速度和切削深度的相關性不大，但切削速度越高，Ra值有降低的趨勢。③切削刃上有斷屑槽的刀片是加工鑄鋼件獲得理想的表面粗糙度值的關鍵，而適當?shù)那邢魃疃饶苁箶嘈夹Ч?，避免切屑對加工表面的二次損傷，如圖3切削模型所示，從而得到光亮的表面質量。④帶修光刃的車刀片將進一步降低表面粗糙度值。

　　另外，我們還用一把刀片為圓形的瓦爾特進口外圓車刀進行了試驗，刀片直徑為6mm，當以同樣的參數車削后，軸承室表面得到了非常好的效果，測量其Ra值在0.6μm以下。

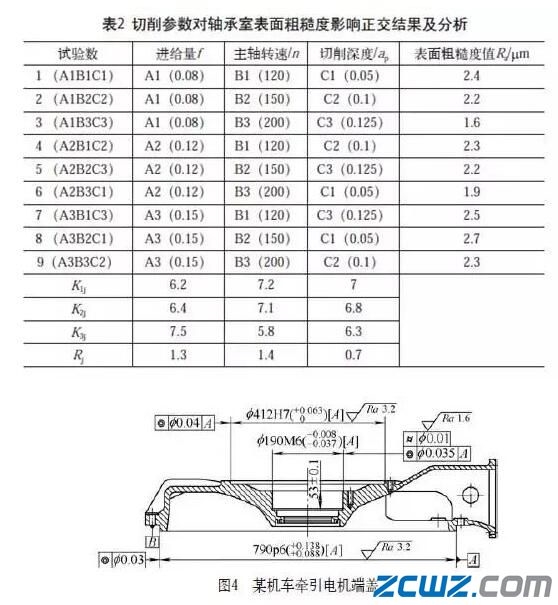

　?。?）鑄鐵材質的端蓋車削加工。圖4所示是某型機車電動機的鑄鐵材質端蓋，軸承室直徑只有190mm，車削時的線速度相對較低，難以將表面車得光亮。我們選用了一把刀尖圓弧為R0.8mm的C形鑄鐵件刀片進行類似試驗，為使試驗次數減少，采用正交試驗法進行研究，將因素數設定為3，水平數設定為3，查表采用L9（34），數據及分析結果如表2所示。

　　2、磨削加工

　　一些小端蓋不受設備大小的影響，可以采取磨削加工方法來提升軸承室的表面質量，如某型動車組電動機端蓋，其表面質量和形位尺寸公差等要求更高，采取磨削加工是很理想的工藝方法。為了選取最合適的磨削參數，我們對4個影響參數進行了交互組合試驗，得出結論為Ra值均在0.6μm以內，其中砂輪粒度對表面粗糙度值Ra的影響最大，磨削深度、砂輪轉速次之，工件轉速影響最小，具體影響規律如圖8所示。

　?。?）滾壓加工。

　　（2）毫克能加工。

　　3.結語

       通過對幾種加工工藝方法的應用研究，在對各種工藝方法的工藝參數進行試驗和優化后，針對牽引電動機軸承室的加工表面質量的設計新要求，可以經濟性地選取合適的加工工藝來達成。
