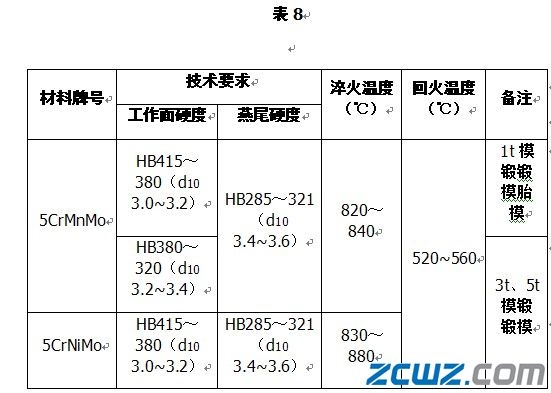

1．鍛模及胎模：

淬火

① 出油后立即裝入準(zhǔn)備好的回火爐中。

回火

① 5CrNiMo回火油冷。
說(shuō)明：
⑴ 燕尾采用自行回火。淬火過(guò)程：小型模具（H≤250mm）全部入油5′～8′（中型、大型入油8′～12′）然后把燕尾提出油面，待油面燃燒時(shí)再浸入油中，反復(fù)2～3次使燕尾自行回火。中型模具H＝250～400mm，大型模具H＞400mm。
⑵ 出油溫度為250～300℃，不得低于250℃，并準(zhǔn)備一臺(tái)350～400℃的回火爐，出油后立即入回火爐。

2．切邊模

① 8Cr3預(yù)冷溫度為～780℃。

回火

3. 鍛模熱處理注意事項(xiàng)：
⑴ 模具返修或翻新必須先進(jìn)行退火以防開(kāi)裂。
⑵ 模具淬火加熱均要保護(hù)鍛模，保護(hù)見(jiàn)示意圖，其它模具均應(yīng)用生鐵屑及干燥木炭保護(hù)其工作面，以防脫碳，并將模具墊起50～100mm。
⑶ 淬火后均要及時(shí)回火。
⑷ 曲線中的保溫時(shí)間＝模具高度×加熱系數(shù)（分/mm）?！巴浮毕抵笍臓t膛到溫起至工件各部顏色與爐膛顏色一致為止的持續(xù)時(shí)間。
