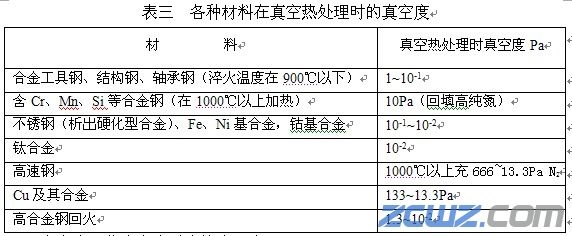

1、真空度：

在考慮工作真空度時(shí)應(yīng)注意幾點(diǎn)：
（1）在900℃以前，先抽0.1Pa以上高真空，以利脫氣。
（2）10-1Pa進(jìn)行加熱，相當(dāng)于1PPM以上純度惰性氣體，一般黑色金屬就不會(huì)氧化。
（3）充入惰性氣體時(shí)，如充133Pa，（50％N2+50％H2）的氮?dú)浠旌蠚怏w，其效果比10-2～10-3Pa真空還好。此時(shí)氧分壓66.5Pa是安全的。
（4）真空度與鋼表面光亮度有對(duì)應(yīng)關(guān)系。
（5）一般10-3~133Pa真空范圍內(nèi)，真空度溫差為±5℃，如氣壓上升，溫度均勻性下降，所以充氣壓力應(yīng)盡量可能低些。

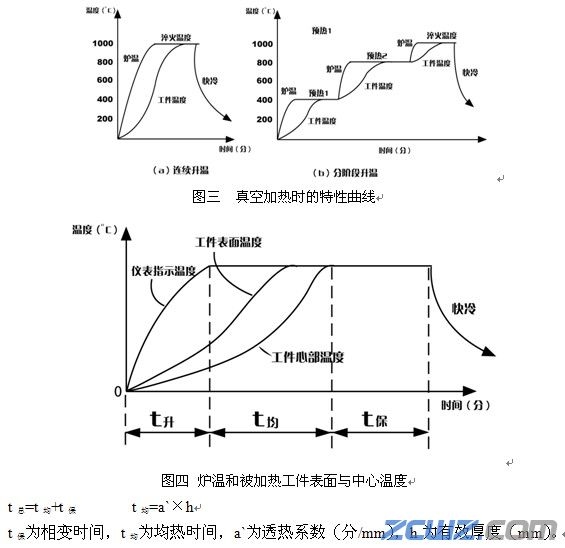

2、加熱和預(yù)熱溫度：

3、真空淬火加熱時(shí)間
