軸承的安裝及精度

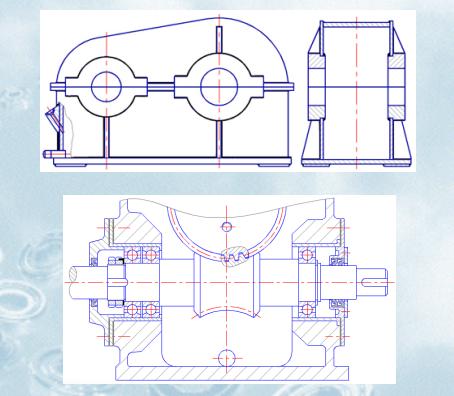

保證軸和軸承座有足夠的剛度

2保證軸承座孔的同心度

軸承的配置

軸承的配置問題是指：對于一個軸系應采用幾個軸承支承、如何支承、如

何配置等問題。常用的軸承配置方案有以下三類：

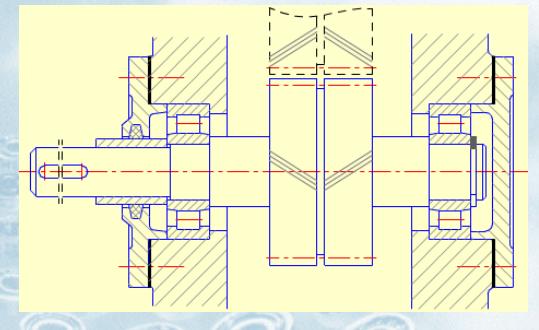

★雙支點各單向固定

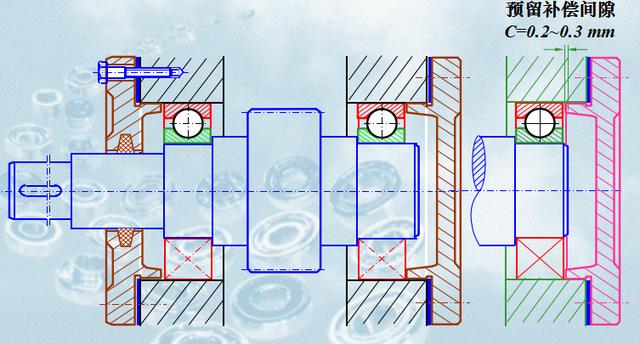

1.★雙支點各單向固定

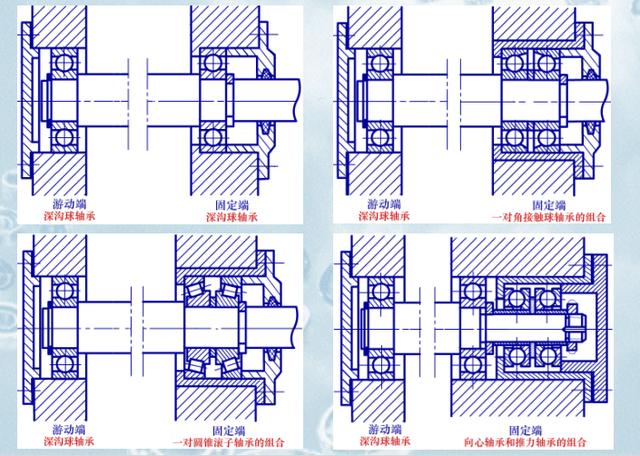

一支點雙向固定，另一支點游動

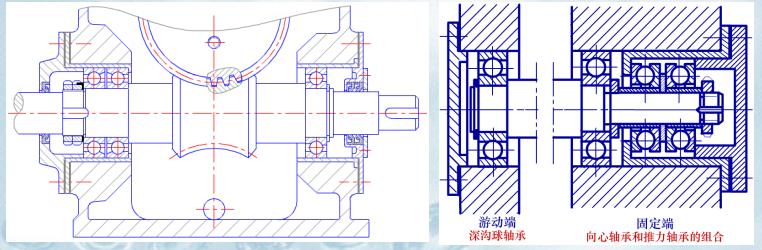

一個支點雙向固定以承受軸向力、另一端游動。適用于溫度變化較大的長軸

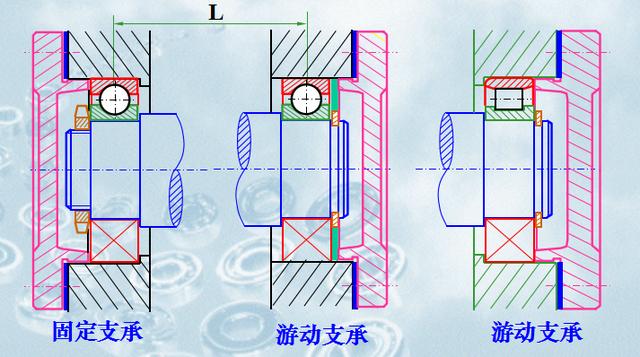

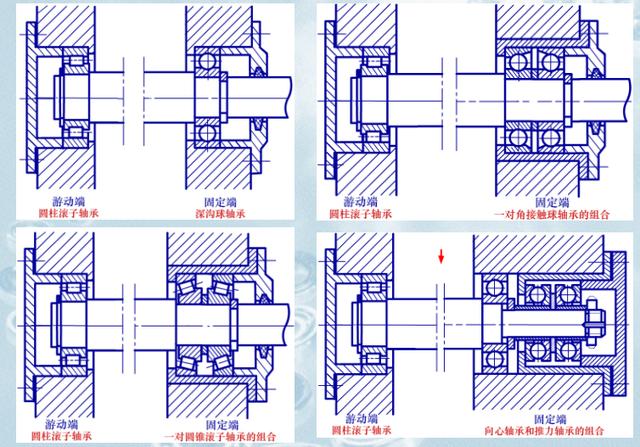

2.一支點雙向固定，另一支點游動

3、端游動支承

滾動軸承的軸向緊固

滾動軸承的軸向緊固是指將軸承的內圈或外圈相對于軸或軸承座實施緊固

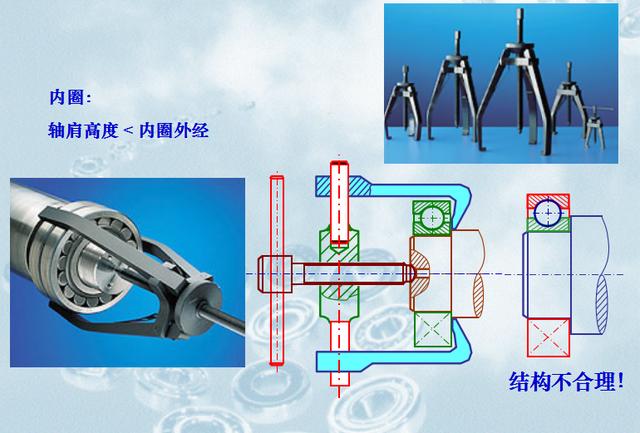

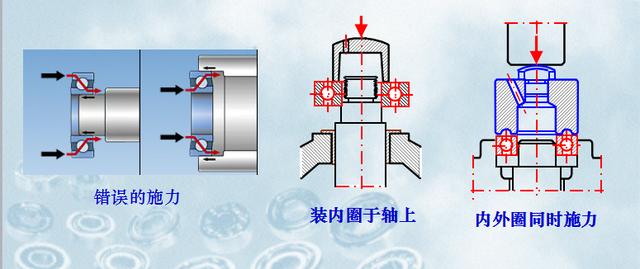

四、軸承的裝拆

軸承的裝拆

外圈：

應留拆卸高度，或留螺孔。

軸承游隙及軸上零件位置的調整

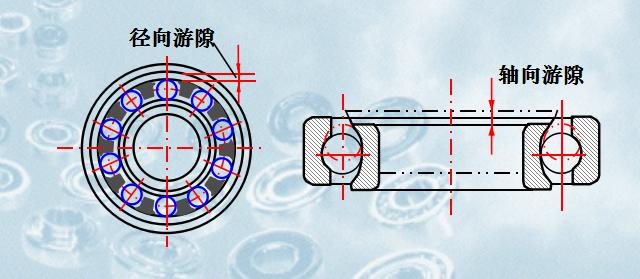

游隙：滾動軸承中滾動體與內外圈滾道之間的間隙。

徑向游隙：一個座圈不動，另一個座圈沿徑向從一極端位置移至另一極限位置的移動量。

軸向游隙：一個座圈不動，另一個座圈沿軸向從一極端移至另一極限位置的移動量。

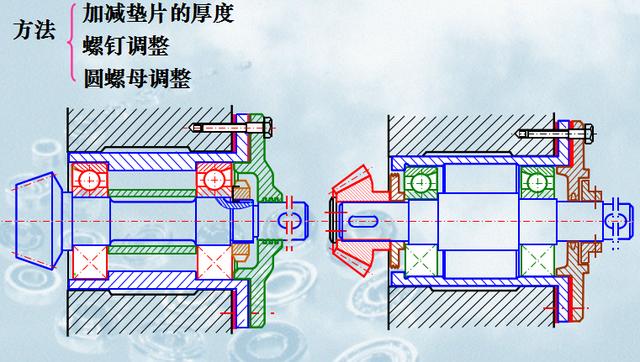

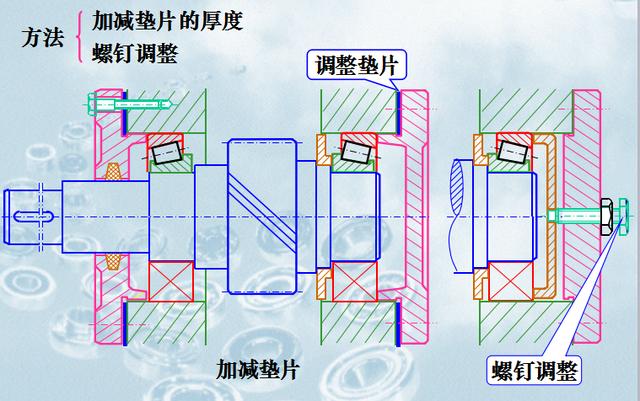

軸承游隙的調整：

軸承游隙的調整

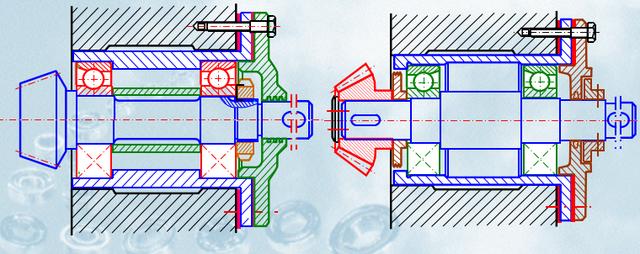

軸上零件位置的調整

目的：使軸上的零件具有準確的工作位置。

例如：圓錐齒輪傳動，蝸桿傳動

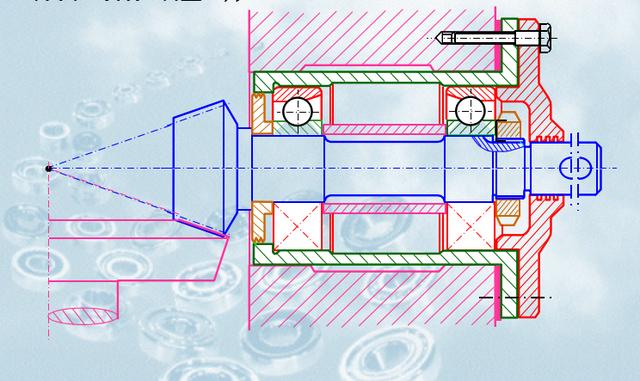

2. 軸上零件位置的調整

方法：套杯+調整墊片

2. 軸上零件位置的調整

方法：套杯+調整墊片

滾動軸承的配合

內圈與軸：基孔制(g，h，js，k，m，n，p，r)

外圈與孔：基軸制(H，J，JS，K，M，N，P)

配合種類：

過盈配合：轉速高、載荷大、溫度高、有振動、 內圈與軸一起轉動

過渡配合：經常拆卸、

外圈靜止、半圈受載

七、軸承的預緊
