軸承隔離器技術參數:

１.  材質：銅，填充PTFE組合環，氟橡膠

２.  溫度:-34 至204攝氏度

３.  表面速度：60.9m/s

４.  軸向竄動：正負0.64mm

５.  不同心度＆徑向跳動度：正負0.51mm

６.  壓力：常壓

具體請參看附件＂Guardian技術參數＂

該油封對設備相關要求如下:

1.      軸徑外徑公差推薦: ± 0.076 (mm)

2.      孔的內徑公差要求: +0.051 (mm)

3.      軸的光潔度推薦:      不低于1.63µ m

4.      孔的光潔度推薦:      不低于2.54µ m

5.      軸與孔的硬度要求:         無

6.      軸和孔都需要有一定的倒角以便安裝

安裝：

設備的準備工作

隔離器安裝前，所有的設備必須被徹底的檢查。斷開系統電源，遵循所有安全操作規程來安裝隔離器。

檢查軸和孔的表面，軸的光潔度應不低于64µ in（1.63µ m）。但也不需要過于光潔?？椎墓鉂嵍葢?yīng)不低于100µ in（2.54µ m）。軸和孔應有個合適的邊緣，例如一個斜邊。用來防止O型圈被劃傷。

軸和孔的任何缺陷都不能影響油封的安裝。缺陷的類型有螺旋形加工痕跡，鋒利的倒角，劃痕，镲傷，缺口，和侵蝕等等。清除所有的外來的瑕疵。在很多的例子中，軸由于舊的油封的磨損會留下一個凹槽。要注意并且保證新的隔離器的O型圈不要密封在同一個位置。

如果軸的表面是鍵槽或突脊，安裝時必須將其覆蓋上。這里可以使用一些安裝工具，象塑料帶，帶有光滑邊緣的薄銅片，或者是一個光滑邊緣的木板。

密封檢查

Garlock Klozure Guardian, MICRO-TEC II,ISO-GARD,and Equalizer 等軸承隔離器都是成套的。任何的試圖將其分離都會導致密封的損壞，并且我們不予以保證。

檢查O型圈的外徑和內徑，O型圈不允許受到任何損壞，在其上面涂少量的潤滑油。

安裝

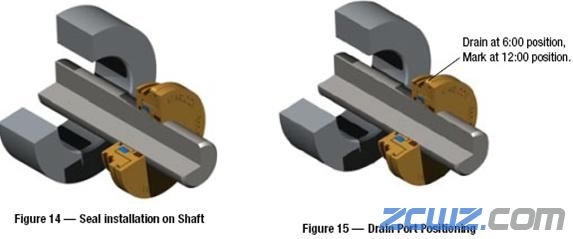

用手將密封件平緩的在軸上推進，如圖14所示.

如果密封件有排水孔，請將其旋轉至6點位置。

Guardian, MICRO-TEC II,ISO-GARD等在定子的外徑都有一個開槽，這個開槽應該被旋轉到12點的位置，確保與排水孔成適當?shù)奈恢?。而Equalizer 隔離器可以在任何的方向安裝，也不需要將其定位，如圖15所示。

用手將密封件輕輕的推進孔里，如果有必要可以用一個軟表面的工具輕輕敲打。當密封件的表面與軸承座表面或孔的表面齊平時，達到完全密封。如圖16。

安裝后續工作

檢查

當密封件被安裝后，仔細檢查密封部位,看看是否對密封有損害，確保轉子能輕輕的隨軸旋轉。

任何淹沒軸承隔離器，或排出孔的堵塞都會導致密封失效。

拆卸

舊的隔離器拆卸和安裝方法類似，但要從密封件的后邊操作，如果無法接觸到后邊，就輕輕的從軸承座里一點一點地將其撬出來。切忌不要損壞軸和軸承座。
