推力球軸承磨損失效是常見的故障之一，例如：某型液壓泵在使用過程中，泵內的推力球軸承發生嚴重磨損失效故障，具體的推力球軸承磨損失效形式，下面中華軸承網（簡稱：華軸網）做出了一下詳細介紹。

推力球軸承

1、泵用推力球軸承磨損失效故障形貌

該推力球軸承由軸圈、座圈、保持架和11粒鋼球組成。其中軸圈滾道磨損嚴重，局部可見粗糙的凹坑，受磨損和擠壓作用滾道的邊緣部分凸起出現“爬坡”現象(見圖1、圖2)；座圈整體損傷較輕，滾道表面呈金黃色較光滑，局部可見小的點坑和碾壓溝槽(見圖3)。11粒鋼球均出現高溫變色呈暗黑色，3粒鋼球破碎(紅箭頭所指部位)，8 粒鋼球相對完整均出現不同程度的磨損或擠壓損傷，個別鋼球卡死于兜孔內無法轉動保持架兜孔磨損，邊緣部分凸起(見圖4 )。

圖1 軸圈滾道整體磨損形貌

圖2 軸圈滾道放大形貌

圖3 座圈滾道放大形貌

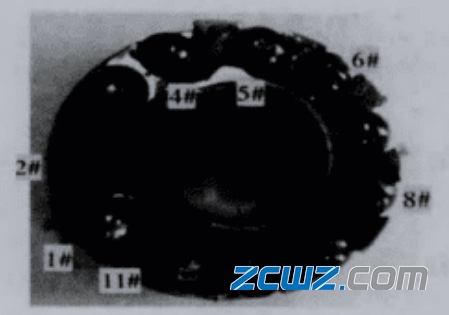

圖4 鋼球和保持架外觀損傷情況

2、鋼球斷口特征

破碎斷裂的3粒鋼球斷口特征基本相同，斷口宏觀表面呈藍黑色，表面磨損嚴重；微觀以韌窩特征為主，局部可見沿晶+韌窩混合特征，呈過載斷裂特征(見圖5)。

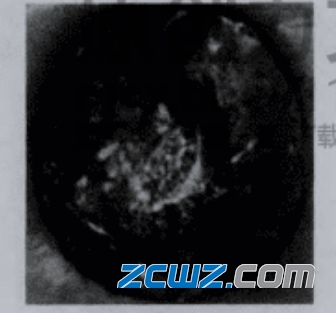

宏觀形貌

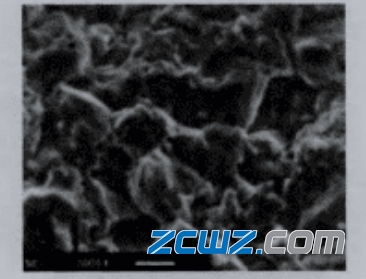

微觀形貌

圖5 鋼球斷口宏觀和微觀圖

3、推力球軸承磨損失效結果分析

故障軸承軸圈、座圈及鋼球均未見疲勞剝落痕跡，說明軸承故障初期主要表現應是磨損，查閱前期資料，發現該軸承以往故障形貌基本相似，軸承軸圈磨損嚴重，多數鋼球表面均有大面積磨損和變黑現象，卡滯在保持架兜孔內不能轉動。

出現這一現象， 應是軸承在故障發生過程中，磨損產生的大量金屬屑擠夾在保持架兜孔內，阻礙了鋼球的轉動，直至卡死，最終軸承軸圈與鋼球保持架組件產生嚴重滑動磨損。

該推力軸承在泵內裝配使用時座圈外徑無定位，主要靠6根彈簧壓緊外端面產生的預緊力實現定位，軸承在工作過程中要承受交變軸向偏心載荷，軸承座圈難免會出現定的徑向擺動，產生徑向偏移，隨著座圈徑向移動量的增加，接觸角會明顯減小，嚴重時可使鋼球出現“爬坡”狀態，這種“爬坡” 狀態的產生最終可從軸圈或座圈溝道的異常接觸痕跡中得到判斷。

如果軸承安裝時，軸圈出現定位不準，形成初始偏心，加之工作過程中在交變軸向偏心載荷作用下，軸承座圈再出現一定的徑向擺動，兩者疊加，就會使座圈徑向移動量明顯增加，這必將導致軸承運轉不穩定，偏離正常工作軌跡，從而導致軸承零件工作表面早期磨損。

本次故障軸承軸圈溝道邊緣磨損嚴重，受磨損和擠壓作用，溝道的邊緣部分凸起出現典型的“爬坡”現象，且軸圈、座圈及鋼球均未見疲勞剝落痕跡，說明軸承故障初期主要表現應是磨損，磨損的產生應與軸承工作過程中出現運轉不穩定，鋼球與滾道接觸位置偏離正常工作軌跡有關。
