可傾瓦推力軸承用于工況經常變化的大中小型軸承。各瓦能隨工況變化自動調節傾斜度，最小油膜厚度h2隨之改變，如下圖1所示：

圖1可傾瓦推力軸承

可傾瓦的支承方式有多種，瓦塊支承應使各瓦受載盡可能均勻。為降低溫升，可適當增大瓦面距，改進瓦的形狀（如沿油的流向切去瓦角，采用圓形瓦等），使冷熱油進出流暢，還可設置噴油管或循環冷卻水管等。

可傾瓦推力軸承的支承方式就特點：

1、彈性墊支承

特點：結構簡單、安裝方便、成本低。彈性墊用耐油橡膠制造。適用于小型推力軸承。

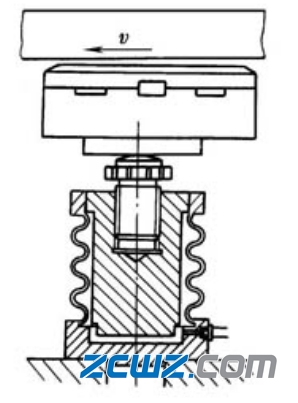

2、彈性郵箱支承

特點：多彈性油箱間構成一連通器,能自動調整瓦載荷,不均勻度可達3%以下,長期運行穩定、可靠。油箱制造復雜,費用較低。適用于大型推力軸承。

3、球支承

特點：結構簡單，制造、安裝方便，成本低，適用于小型推力軸承。

4、彈簧支承

特點：由一簇彈簧支承。對彈簧單件特性要求高。彈簧便于大量生產,故總成本不高。適用于中型推力軸承。

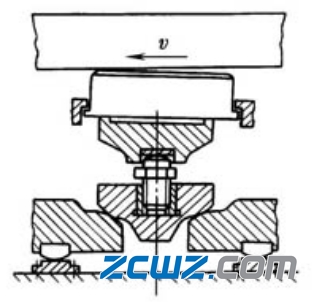

5、平衡塊支承

特點：應用鉸支梁杠桿原理自動平衡瓦間載荷,安裝較方便,加工費用較彈性油箱支承低。因受平衡決策性的限制,宜用于轉速不很高的大型軸承。

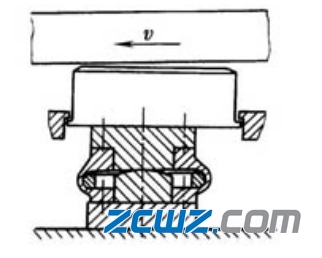

6、鼓形油箱支承

特點：又稱單波紋式。均衡載荷的能力較彈性油箱差,不均勻度約為3%~5%左右，但加工較彈性油箱方便得多。適用于大型推力軸承。

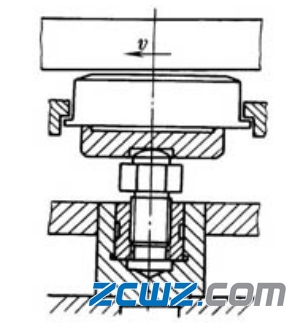

7、剛性支柱軸承

結構較簡單,制造較方便,軸瓦轉動靈活性也較好。半剛性托盤可均衡瓦的力變形和熱變形。調整則較困難。適用于大、中型推力軸承。
