軸承是機械行業不可或缺的產品，大家有沒有好奇軸承里的滾珠是如何裝進去的呢？

軸承

在軸承行業，把鋼珠放到內外圈中間這道工序叫做“合套”。

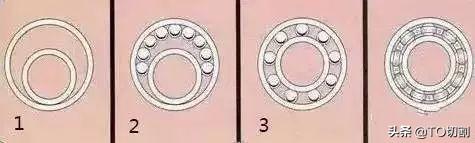

“合套”工序：

1. 準備好內外圈，內圈靠一邊放置

2. 放入鋼球

3. 分球，用帶小爪子的分球器將鋼球均勻分開

4. 安放保持架并將兩片保持架鉚和

在實際生產中還有滿裝的，一般是帶有裝球缺口的。用的比較少： 可以看到在一側有裝球缺口，鋼球從那個缺口里填進去，不過這種軸承承受軸向載荷的能力比較小，用的也比較少。

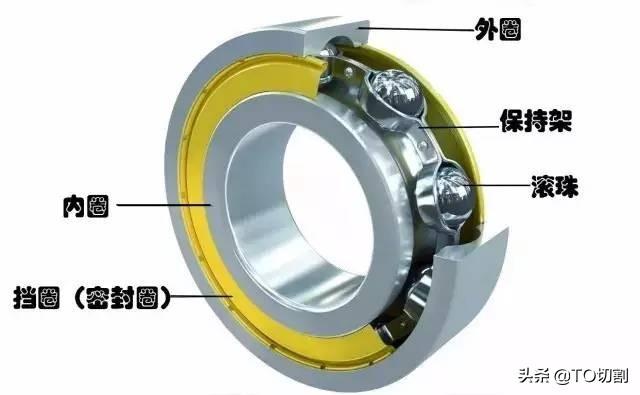

滾珠軸承主要包含四個基本元件：滾珠、內環（inner ring）、外環（outer ring）與保持器（cage or retainer）。

一般工業用的滾珠軸承滿足AISI52100的標準，滾珠與環通常是以高鉻鋼制成，洛氏硬度（Rockwell C- scale hardness）約在61-65之間。

滾珠安裝基本流程

滾珠安裝基本流程

實際操作過程

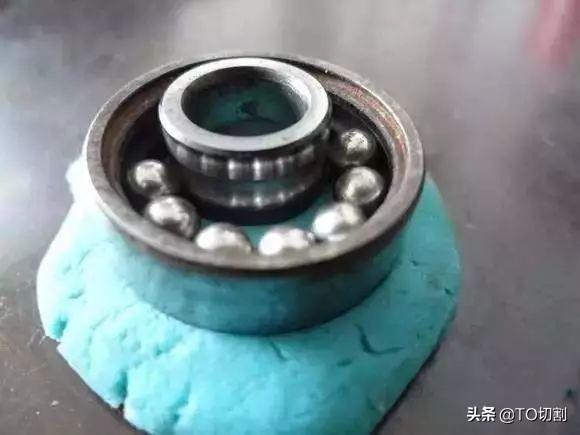

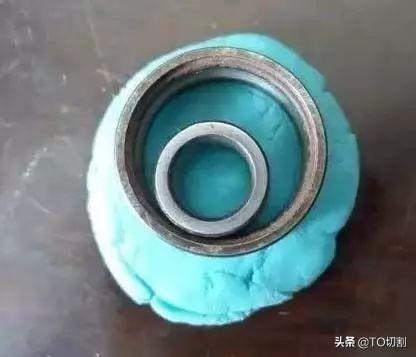

固定好軸承內外圈

把軸承的內外圈按圖上的方法放在橡皮泥上，稍稍按進去點。

把鋼珠放進內圈與外圈的間隙中

把鋼珠放進內圈與外圈的間隙中。

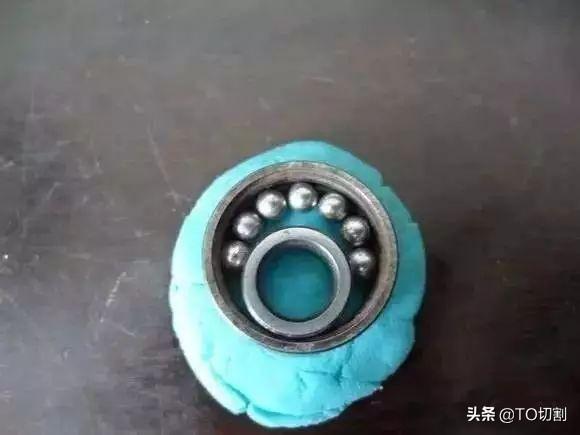

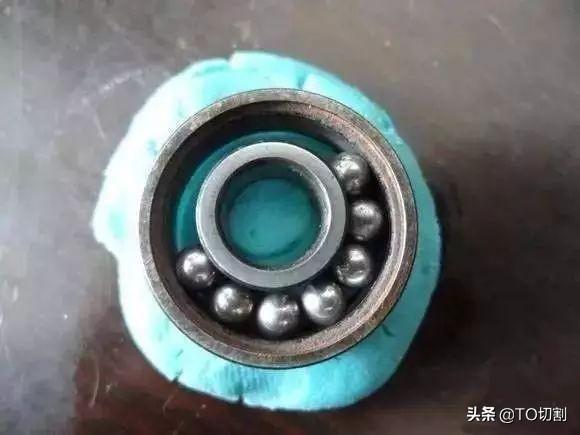

排列調整好位置

像上圖排列調整好位置。

把鋼珠放在對應外圈的凹槽內

把鋼珠放在對應外圈與內圈的凹槽內，把內外圈按進橡皮泥，調整好位置。

然后把內圈向鋼珠的方向已過去，保證鋼珠卡到凹槽內。

然后把內圈向鋼珠的方向已過去，保證鋼珠卡到凹槽內。

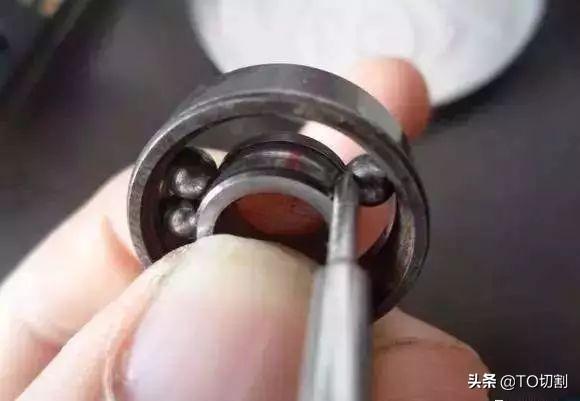

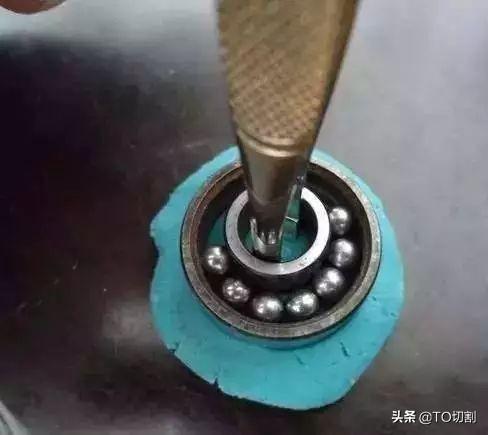

用鑷子穿過內圈，同時向著鋼珠的方向用力頂住鋼珠。

用鑷子穿過內圈，同時向著鋼珠的方向用力頂住鋼珠。

把軸承從橡皮泥上取出。

把軸承從橡皮泥上取出。

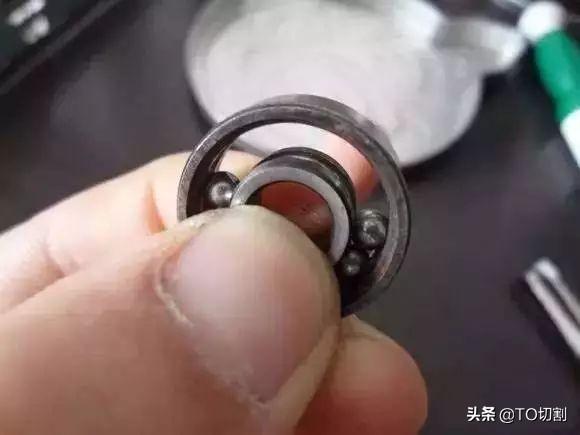

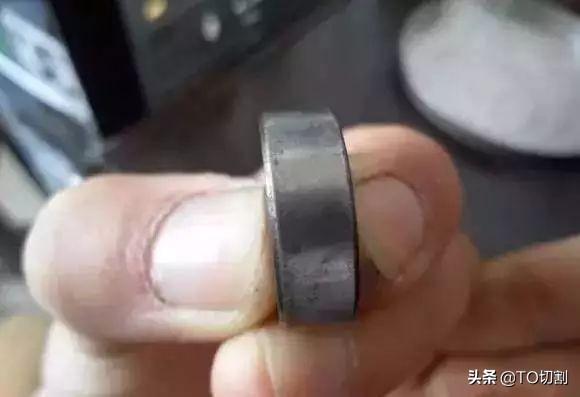

手用力頂住

用手拿的時候注意，向有鋼珠的方向用力頂住。不然很容易散架的！

手用力頂住拿起

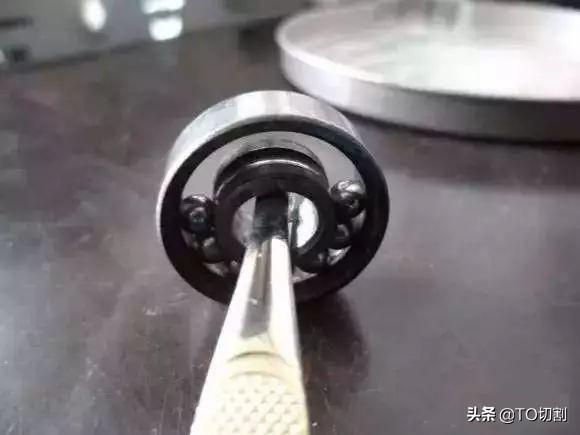

接著用螺絲刀把鋼珠的位置擺好。

用螺絲刀把鋼珠的位置擺好

很快就裝好了

最后安放保持架，并將兩片保持架鉚和。

最后成型的軸承
