氣浮導軌

1.導軌的作用：是保證機器平穩、高精度運動的關鍵。

2.導軌的類型：

1）氣浮導軌

2）直線滾珠導軌

3.氣浮導軌的行狀：

1）矩形導軌

2）三角形導軌

3）燕尾型導軌

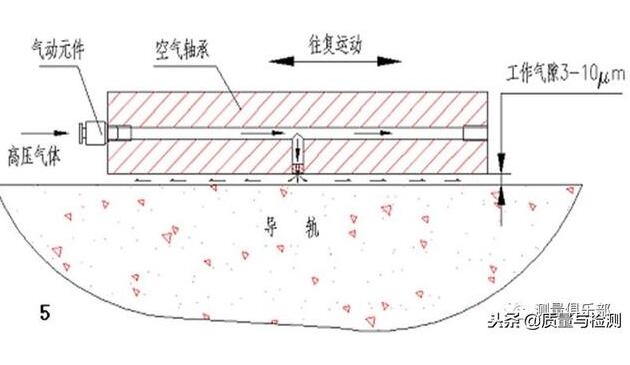

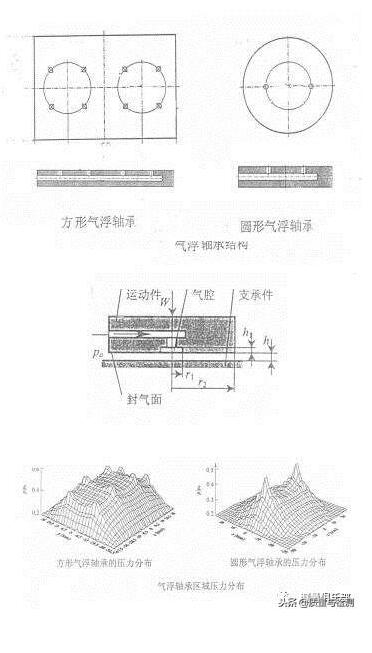

1.氣浮導軌工作原理：氣浮導軌的核心是空氣軸承。利用空氣軸承小孔r1節流形成氣腔內的高壓P0，在導軌和空氣軸承間形成具有一定承載能力和剛性的薄膜h。

2.空氣軸承的性能有要求：承載能力，承載剛性（氣浮間隙每變化一微米承載能力的變化），耗氣量，抗氣振能力。對超高精度測量機，氣浮間隙及氣腔壓力的穩定至關重要。

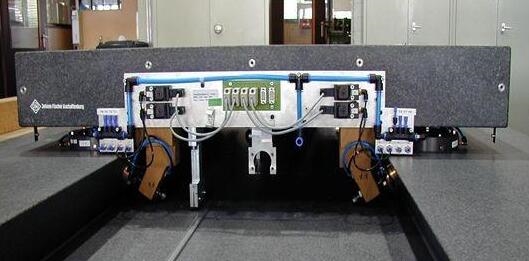

氣浮導軌的優點：具有無磨擦及無磨損的特性，由于勻差效應，運動的局部直線度及角度擺動能較小，精度較高的測量機一般采用氣浮導軌。

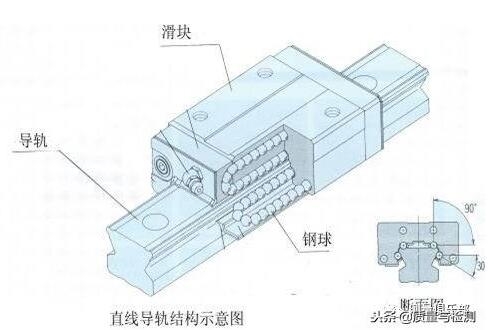

直線滾珠導軌

1.采用直線滾珠導軌的優點：省去全套壓縮空氣設備及氣動控制組件，成本較低，適于應用無氣源的環境；剛性較好，承載能力強；比簡單的滾珠軸承來講，受個別滾珠疵瑕的影響要小，有一定的勻差效應

2.采用直線滾珠導軌的缺點：由于鋼球及導軌原因，該結構的測量機精度稍低,摩擦力較大；另外它的安裝、調整找正對整機的性能的影響亦較大。
