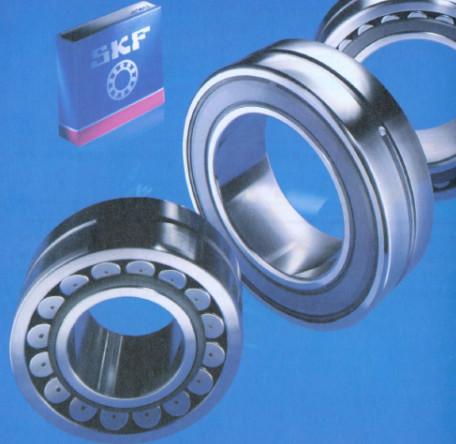

23022-2CS2/C4是SKF公司的帶密封的球面滾子軸承，與23022CC/W33的外形尺寸是一樣的，只是多了兩面的密封圈。看看這樣的軸承長什么樣子吧。

  球面滾子軸承，外圈有一共用的球面滾道，內圈有兩條滾道。球面滾子軸承具有自動調心的功能，能承受很高的徑向負荷，也能承受作用在兩個方向的軸向負荷，并且承受軸與軸承座之間的角度誤差或者軸的撓曲。

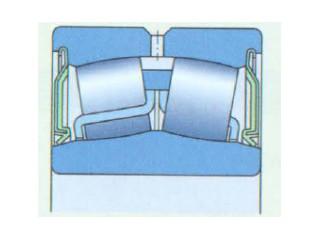

  SKF帶密封的球面滾子軸承，是將密封圈裝在外圈的牙口內，密封圈的密封唇與內圈是接觸式密封。密封產品的結構見下圖。

  SKF球面滾子軸承密封軸承的密封圈常用的材料為：

  ◆丁腈橡膠（NBR）

  ◆清華丁腈橡膠（HNBR）

  ◆氟橡膠（FPM）

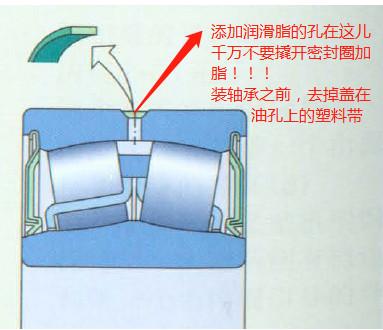

  密封軸承內注入了極壓潤滑脂，可在70℃以下正常使用，當軸承的轉速小于產品的極限轉速一半時，可以不用添加潤滑脂。當軸承在高溫和較高轉速下使用時，可以補充和原裝軸承內添加的潤滑脂性能一致的潤滑脂。如果必須要補充潤滑，在安裝軸承前必須去掉覆蓋在外圈潤滑孔上的塑料帶，在補充潤滑脂時，慢慢的將潤滑脂注入外圈的潤滑孔內，并一邊轉動軸承，使新的潤滑脂能均勻分布在軸承內。補充添加潤滑脂的量只需要小量的，不要添加過多。在添加的過程中，應避免施加過大的壓力，以防損壞密封圈。如果外圈不帶潤滑油孔，就不能進行再潤滑，一定不要撬開蓋子添加潤滑脂了?。?！

  SKF球面滾子軸承的的內部結構與一般開式軸承的結構是一樣的，像23022-2CS2/C4這個產品的外形尺寸和23022CA/W33是一樣的，只有前綴是BS2-22和BS2-23這個系列的密封產品，其寬度是稍大于222和223系列開式產品的，其它尺寸是相同的。密封軸承一般都帶圓柱孔，圓錐孔的產品需要達到一定的批量才能訂制。

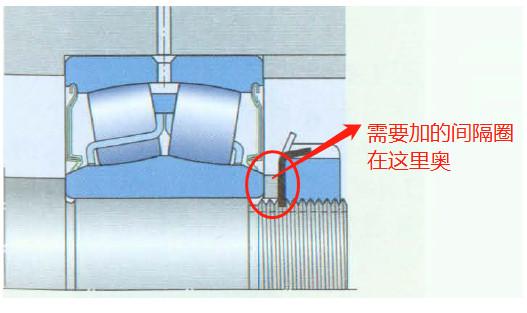

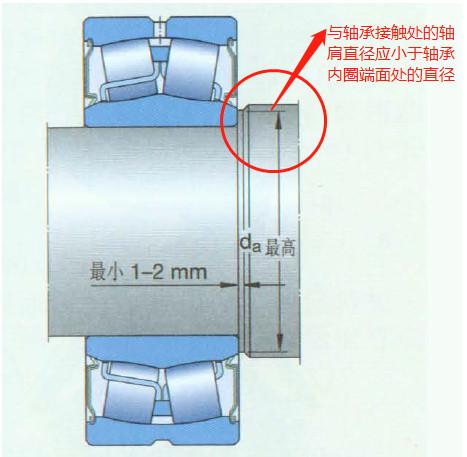

  密封軸承在安裝時，為防止碰到密封圈，軸肩的直徑不能大于內圈端面處的直徑。如果使用鎖緊螺母將其固定在軸上的話，建議使用KMFE鎖緊螺母或在軸承和螺母之間加上間隔圈。如下圖。

  SKF 23022-2CS2/C4球面滾子軸承的后綴代號意思如下：

  2CS2：軸承兩側帶有鋼骨架的氟膠接觸式密封圈。外圈外徑上帶潤滑油槽和3個潤滑油孔，并由一塑料帶覆蓋，注入聚脲基高溫潤滑油脂。

  C4：軸承的徑向游隙為4組，游隙值為0.17～0.22mm。

  （以上內容為佰聯軸承網軸承技術工程師撰寫與整理，如有問題請留言。）
