概述

軸的支承稱為軸承，軸承按照其工作時摩擦性質的不同，可分為滾動軸承和滑動軸承兩大類。滾動軸承的類型、結構型式、尺寸以及畫法等均已標準化，因此，它是一種標準部件。

滾動軸承的構造

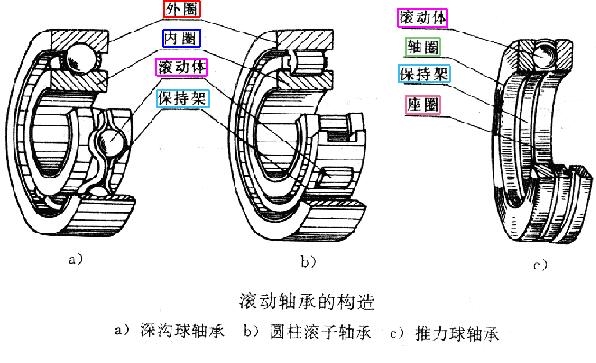

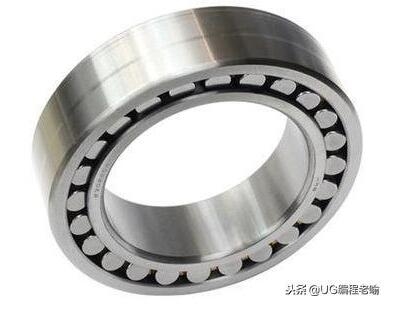

滾動軸承的種類較多，但其結構大致相同，如下圖所示分別為深溝球軸承、圓柱滾子軸承和推力球軸承的結構。由圖可見，它們都是由外圈、內圈、滾動體和保持架等四個部分組成。其中，滾動體的形狀常見的有球、圓柱和圓錐等。

通常，滾動軸承的外圈安裝在機座孔中固定不動，內圈則裝在軸上與軸一起轉動，而滾動體則在內，外圈的滾道之間滾動，形成滾動摩擦。

滾動軸承的分類

滾動軸承按受力情況可分為三類：

（1）向心球軸承，主要承受徑向負荷。

（2）推力軸承，主要承受軸向負荷。

（3）向心推力軸承，可同時承受徑向和軸向負荷。

滾動軸承的代號

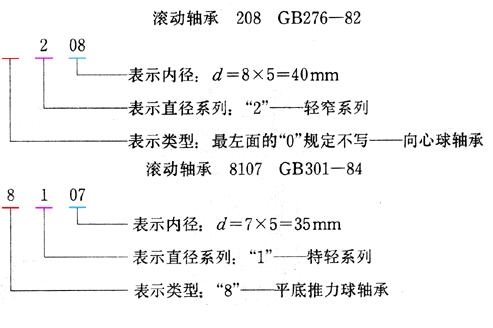

滾動軸承一般是以一組數字表示軸承的結構、類型和內徑尺寸，代號規定用七位數字表示，常用的是四位數字，其最后二位數字表示軸承的內徑代號；第三位數表示軸承直徑系列，即在內徑相同時，有各種不同的外徑，可查閱有關標準；第四位數表示軸承的類型，例如：“0”表示向心球軸承，“8”表示平底推力球軸承。

右起1、2位數字(內徑代號)

00 01 02 03 04~99內徑數值

10 12 15 17 將代號數值乘以5即為內徑

滾動軸承的規定標記

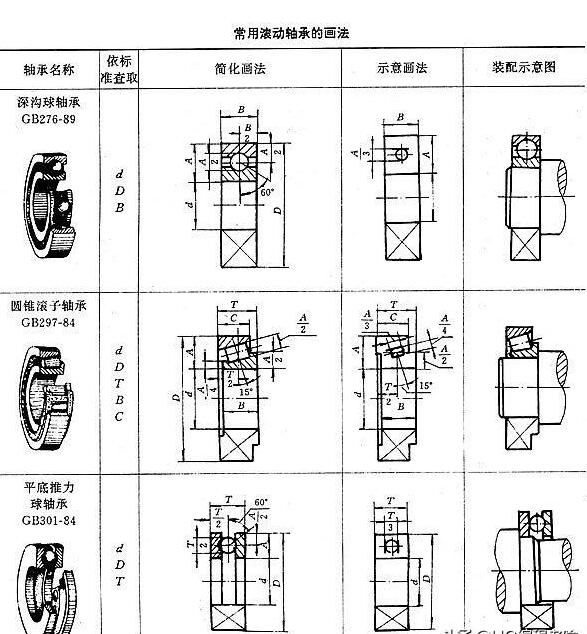

常見滾動軸承的形式、代號及畫法
