軸承的拆卸是機械維修中的重要內容之一。拆卸必須遵照軸承拆裝的基本規則，還要針對不同的軸承采用不同的拆卸工具和拆卸方法。

如果軸承在拆卸后需要再次使用，拆卸時施加的作用力絕對不可以通過滾動體來傳遞。對于分離式軸承，與滾動體保持架組件在一起的軸承套圈可以與另一個軸承套圈分開拆卸。

而拆卸非分離型的軸承時，應先把以間隙配合的軸承套圈卸下，拆卸過盈配合的軸承，需要根據其，類型、尺寸和配合方式，使用不同的工具。

1拆卸安裝在圓柱形軸徑上的軸承

1）冷拆卸

圖1

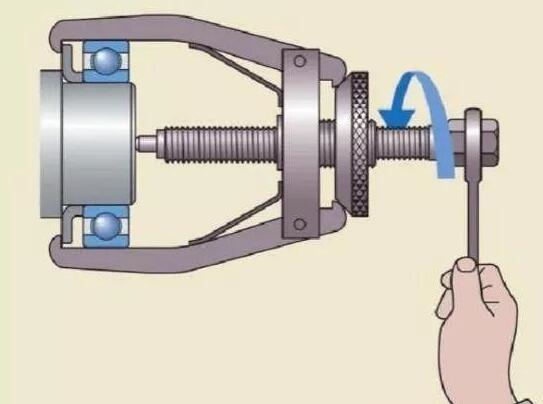

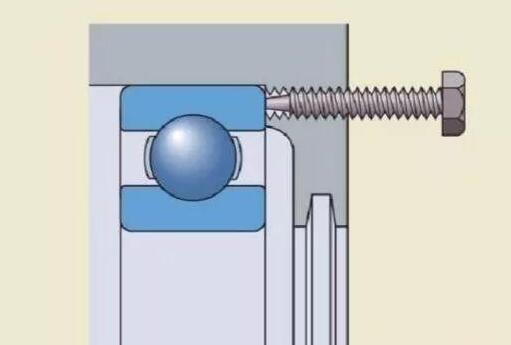

拆卸較小型軸承時，可通過合適的沖頭，輕輕敲擊軸承套圈的側面以將其從軸上卸下，更佳的方法是使用機械拉拔器（圖 1）。拉抓應作用于內圈或相鄰部件。如果軸肩和軸承座孔肩預留了可容納拉拔器拉抓的凹槽，則可以簡化拆卸過程。此外，在孔肩的位置加工一些螺紋孔，便于螺栓把軸承頂出（圖2）。

圖 2

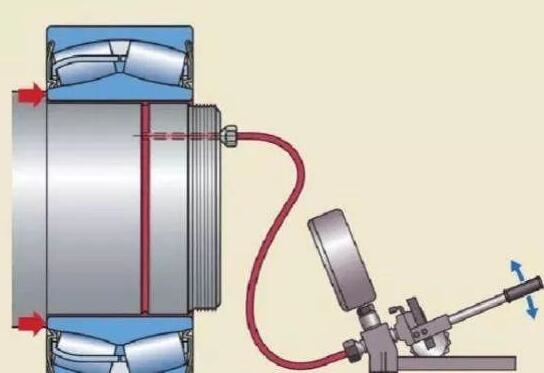

大中型軸承所需的力通常要比機械工具所能提供的更大。因此，建議使用液壓助力工具或注油法，或兩者一起使用。這意味著需要在軸上設計有油孔和油槽（圖 3）。

圖 3

2）熱拆卸

拆卸滾針軸承或 NU 、NJ、和 NUP 型圓柱滾子軸承的內圈時，適合使用熱拆卸方法。常用的兩種加熱工具：加熱環和可調式感應加熱器。

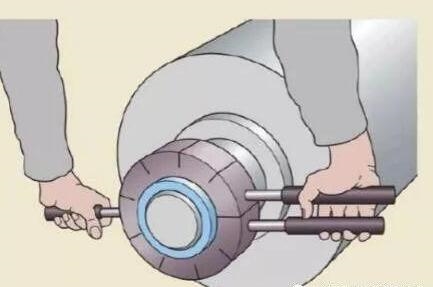

加熱環通常用于安裝和拆卸與其尺寸相同的中小型軸承的內圈。加熱環由輕合金制成。加熱環帶有徑向開槽，且配備電絕緣手柄（圖 4）。

圖 4

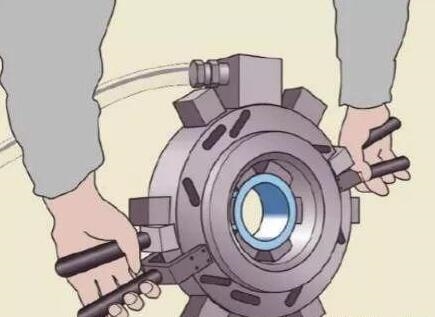

如果經常拆卸不同直徑的內圈，建議使用可調試感應加熱器。這些加熱器（圖 5）可以迅速加熱內圈，而不會使軸變熱。拆卸大型的圓柱滾子軸承的內圈時，可以使用一些特殊的固定式感應加熱器。

圖 5

2拆卸安裝在圓錐形軸徑上的軸承

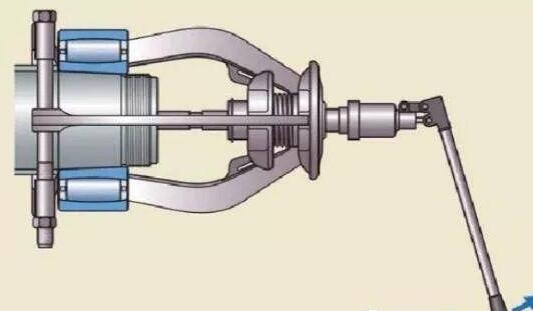

可使用機械或液壓助力拉拔器拉住內圈，即可拆卸小型軸承。某些拉拔器配有彈簧操作臂，使用這種有自對心設計的拉拔器，可以簡化程序，避免損壞軸頸。倘若不能在內圈上使用拉拔器拉爪，則應經由外圈，或采用拉拔器結合拉拔片的方式拆卸軸承（圖 6）。

圖 6

使用注油法時，中大型軸承的拆卸會更加安全簡單。這種方法在高壓下通過油孔和油槽將液壓油注入兩個圓錐形配合面之間。兩個表面之間的摩擦大幅減少，并產生使軸承和軸徑分開的軸向力。

3拆卸緊定套上的軸承

對安裝在緊定套配直身軸上的小型軸承，可以使用錘子來敲擊均勻作用在軸承內圈端面的小鋼塊來拆卸（圖 7）。在此之前，需要將緊定套鎖緊螺母擰松數圈。

圖 7

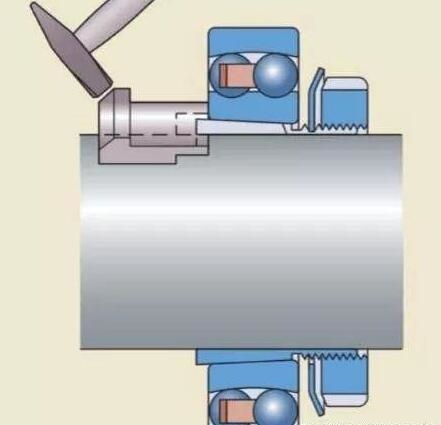

對安裝于緊定套配階梯軸上的小型軸承，可以使用錘子通過一個特制的套筒敲擊緊定套鎖緊螺母的小端面來拆卸（圖 8）。在此之前，需要將緊定套鎖緊螺母擰松數圈。

圖 8

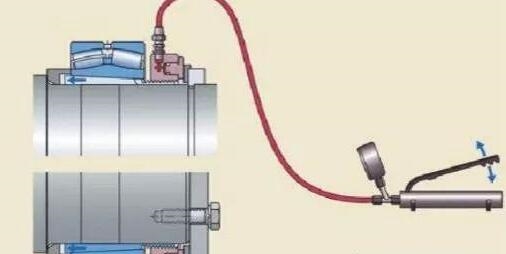

對于安裝在緊定套配階梯軸上的軸承，使用液壓螺母可使軸承拆卸更簡便。為此必須在緊靠液壓螺母活塞的位置安裝合適的止動裝置（圖 9），注油法是更簡易的方法，但必須使用帶有油孔和油槽的緊定套。

圖 9

4拆卸退卸套上的軸承

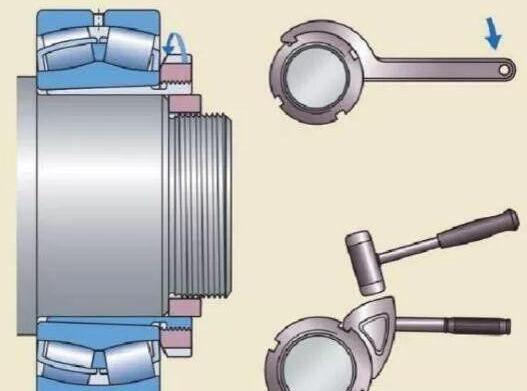

拆卸退卸套上的軸承時，必須卸下鎖定裝置。（如鎖緊螺母，端板等）對于中小型的軸承，可以利用鎖緊螺母、鉤形扳手或沖擊扳手來進行拆卸（圖 10）。

圖 10

對于安裝在退卸套上的中大型軸承，可以利用液壓螺母輕松拆卸。建議在軸端的液壓螺母后面安裝止動裝置。該止動裝置可以防止退卸套從配合位置突然分離時，退卸套和液壓螺母從軸上飛出來。
