軸肩圓角太大或太小會導致什么問題

其實，機械設計教材里講得很清楚：

圓角半徑太大，軸承的圓孔部位倒角可能比較小，這樣圓角與倒角就干涉了，則軸承與軸肩靠不緊，使用中容易引起振動；

圓角半徑太小，軸肩部容易產(chǎn)生應力集中，則影響軸的強度。

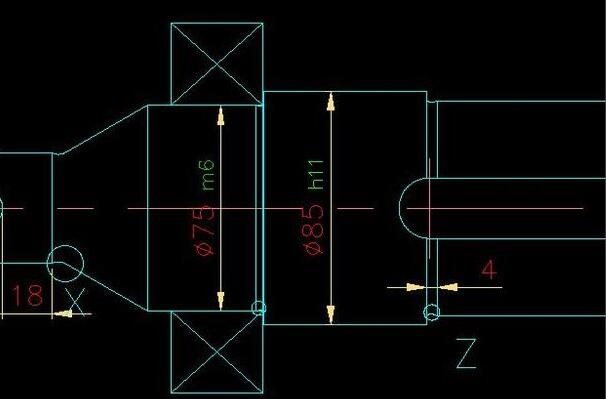

軸肩圓角大小如何取值比較好

因此，軸肩根部的圓角半徑必須小于軸承內(nèi)圈的圓角半徑，一般應為軸承內(nèi)圈圓角半徑的1/2，才能保證軸承緊靠軸肩；

生產(chǎn)時軸肩的垂直度和圓角大小如何檢驗

軸肩的垂直度用直角尺寸靠緊軸肩處，使其密合，然后借燈光或陽光檢驗，如漏光均勻或不漏光，說明軸肩垂直。軸肩根部的圓角半徑可用圓角樣板檢驗。

軸承與軸安裝時，必須檢驗軸頸的軸肩垂直度和軸肩根部的圓角半徑符合要求方可使用；
