滾動軸承是現代機器中廣泛應用的零件之一，它是依靠主要元件間的滾動接觸來支承轉動零件的(例如:轉動的齒輪與軸)。滾動軸承也是標準件的一種，在設計過程中應在標準規格中選取。
一、滾動軸承的構成
滾動軸承一般由內圈、外圈、滾動體、保持架等構成。
滾動體也有很多不同的種類，如下圖。
二、滾動軸承的分類
滾動軸承的分類有多種方法:
1 按滾動體的不同分類:球軸承、滾子軸承，如上圖中所示。

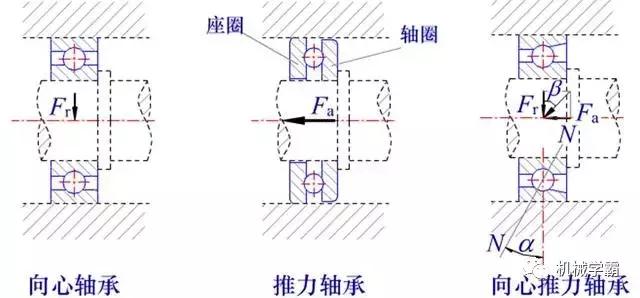

2 按可承受的外載荷分類:向心軸承、推力軸承、向心推力軸承。在選擇滾動軸承時需要考慮受力方向。下圖中:夾角α叫作軸承的接觸角，夾角β叫作載荷角。
3 按軸承的結構形式不同分類:

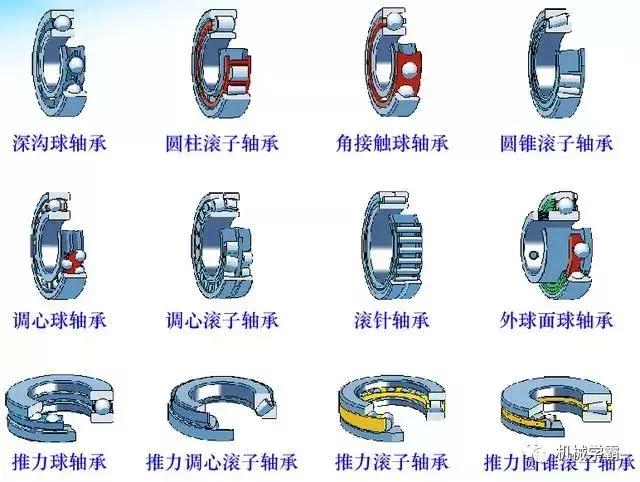

在實際應用中，滾動軸承的結構形式有很多。作為標準的滾動軸承，在國家標準中分為13類，如下圖。
(1)深溝球軸承
深溝球軸承的類型代號為6，主要承受徑向載荷，也可同時承受小的軸向載荷。這種軸承大量生產，價格最低，使用最廣。

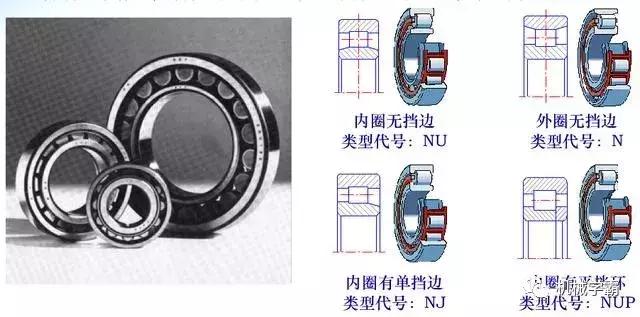

(2)圓柱滾子軸承
圓柱滾子軸承的類型代號為N。它的外圈和內圈可以分離，無法承受軸向載荷，滾子由內圈(或外圈)的擋邊進行軸向定位。有較大的徑向承載能力。此類軸承可以不帶外圈或內圈使用。

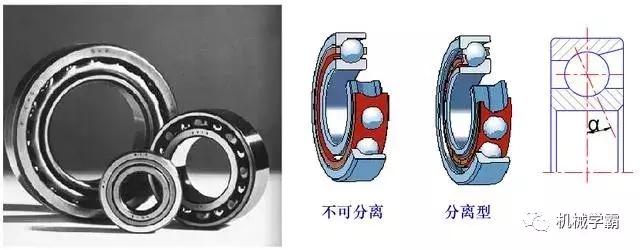

(3)角接觸球軸承
角接觸球軸承的類型代號為7，它可以同時承受徑向載荷及軸向載荷，也可單獨承受軸向載荷，能在較高轉速下正常工作。因一個軸承只能承受單向的軸向力，故此類軸承一般成對使用。承受軸向載荷的能力與接觸角α有關，接觸角越大，可承受的軸向載荷越大。

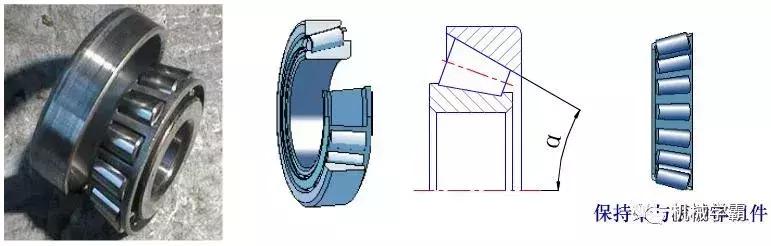

(4)圓錐滾子軸承
類型代號為3?？梢酝瑫r(shí)承受徑向載荷及軸向載荷，外圈可以分離。和角接觸球軸承一樣，圓錐滾子也一般成對使用。

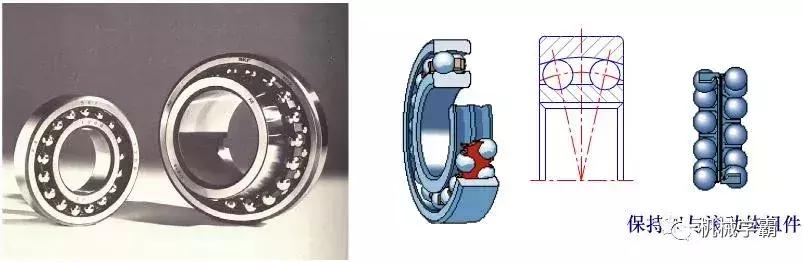

(5)調心球軸承
類型代號為1。調心球軸承的外圈滾道表面是以軸承中點為中心的球面，故能自動調心。這種軸承一般不宜承受純軸向載荷。

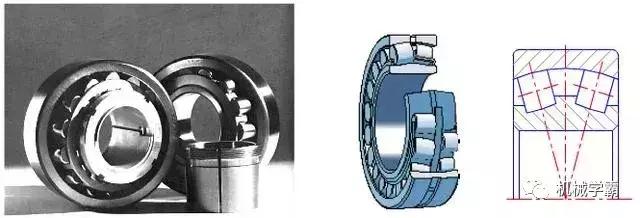

(6)調心滾子軸承
類型代號為2。調心滾子軸承的性能和特點與調心球軸承類似，但具有較大的徑向承載能力。

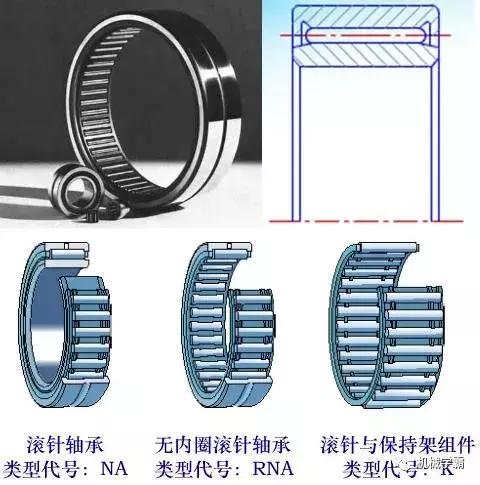

(7)滾針軸承
類型代號為NA。內徑相同時，滾針軸承比其他類型的軸承的外徑小，適用于空間較小的場合。它的內圈或外圈可以分離，工作時允許內、外圈有少量的軸向錯動，有較大的徑向承載能力，一般不帶保持架，摩擦系數較大。

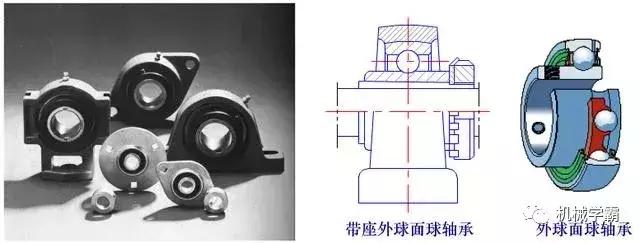

(8)帶座外球面球軸承
類型代號為u。帶座外球面球軸承由兩面帶密封的外球面軸承和鑄造的(或鋼板沖壓的)軸承座組成。這種軸承結構緊湊、裝卸方便、密封完善，適用于簡單支承，常用于采礦、冶金、農業、化工、紡織、印染、輸送機械等行業。

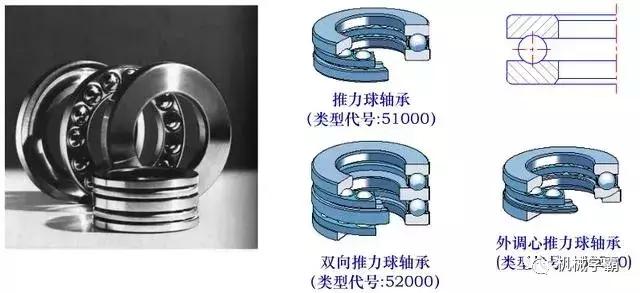

(9)推力球軸承
類型代號為5。這種軸承在工作時必須有一定的軸向載荷，避免鋼球在滾道中滑動。在高速時離心力較大，鋼球與保持架磨損，發熱嚴重，使軸承的壽命降低，所以這種軸承的極限轉速較低。

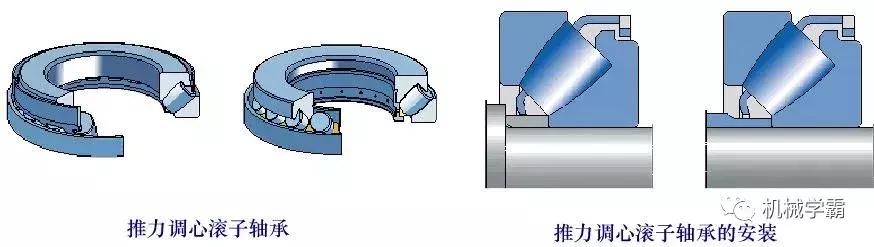

(10)推力調心滾子軸承
類型代號為29。用于承受以軸向載荷為主的軸向、徑向聯合負載。

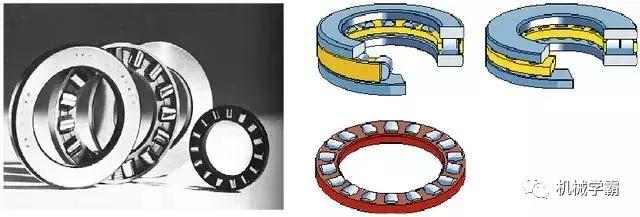

(11)推力圓柱滾子軸承
類型代號為8。這種軸承可以承受單向載荷，它比推力球軸承的軸向承載能力大得多，并且剛性大、占用軸向空間小。適用于轉速較低的場合。

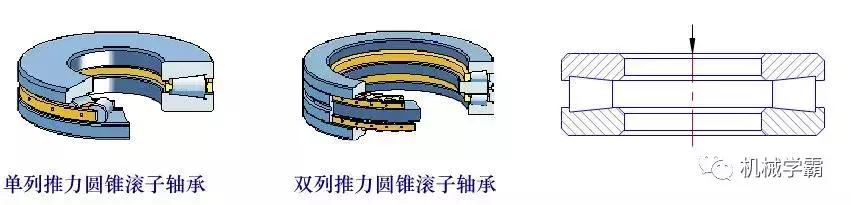

(12)推力圓錐滾子軸承
類型代號為9。與推力圓柱滾子軸承類似，但允許轉速稍高于圓柱滾子軸承。

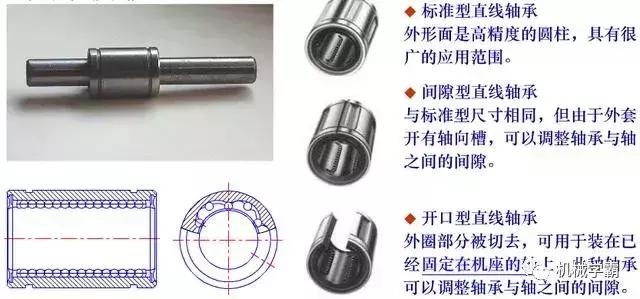

(13)直線軸承
類型代號為L。直線運動軸承與直線運動導軌支承統稱為直線運動滾動支承。這種軸承用于要求摩擦低、精度高、做直線運動機械部件的支承。如機床導軌、電子工業的調諧裝置和檢測儀表上，以滾動摩擦代替滑動摩擦，具有較高的承載能力和良好的速度性能。
三、滾動軸承的優缺點
1 滾動軸承的優點:
摩擦阻力小，起動容易，效率高;
徑向游隙較小，可用預緊的方法提高支承剛度及旋轉精度;
對同尺寸的軸頸，滾動軸承的寬度較小，可使機器的軸向尺寸緊湊;
潤滑方法簡便，互換性好等。
2 滾動軸承的缺點有:
承受沖擊載荷能力較差;
高速運轉時噪音大;
軸承不能剖分，位于長軸或曲軸中間的軸承安裝困難;
比滑動軸承徑向尺寸大;
與滑動軸承相比，壽命較低。
